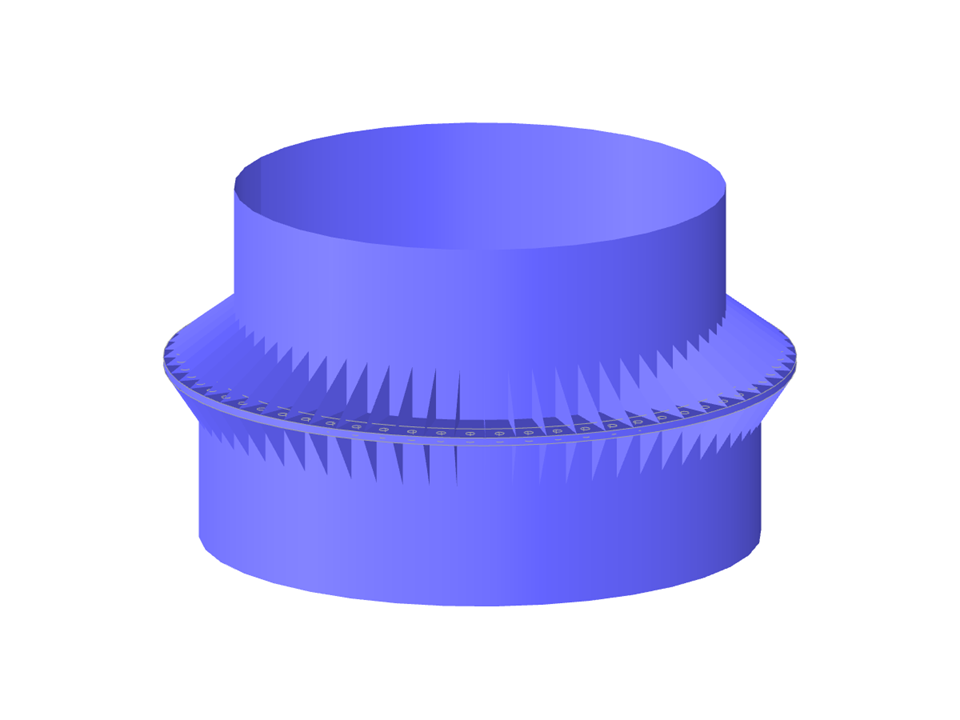

Parametrizace geometrie spoje profilů monopostů různých průměrů, které jsou tvořeny dutými kovovými trubkami kruhového průřezu, které jsou spojeny 64 šrouby. Styčník vyztužený styčníky 64.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Spoj segmentů monopólu
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 969 |
| Počet linií | 717 |
| Počet prutů | 64 |
| Počet ploch | 331 |
| Počet těles | 1 |
| Celková hmotnost | 0,739 t |
| Rozměry | 3,287 x 3,286 x 2,263 m |
| Verze programu | 5.28.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
