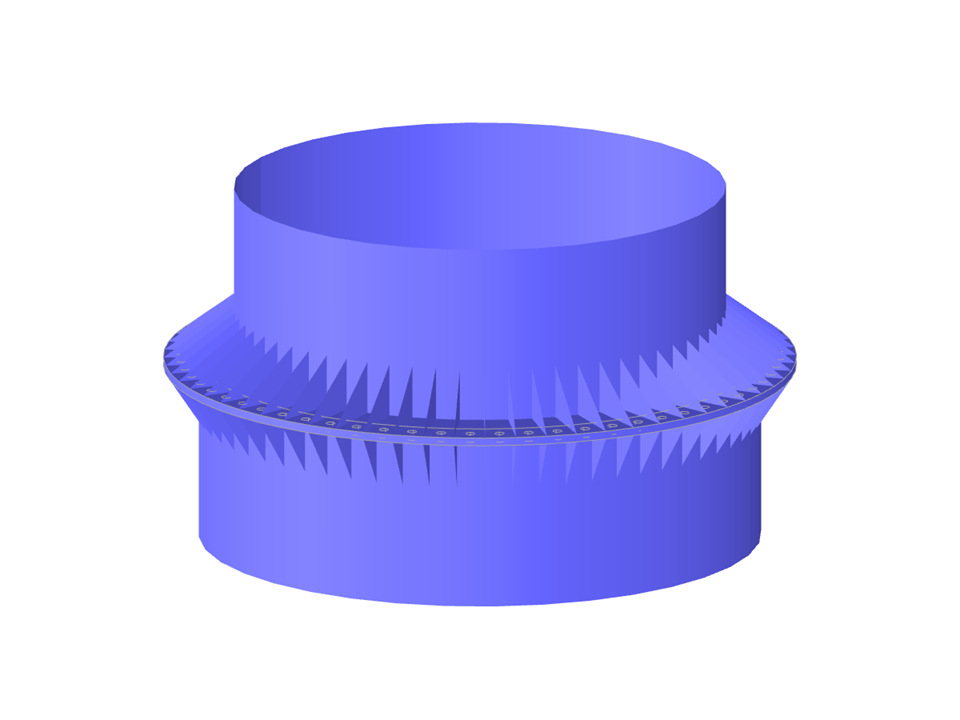

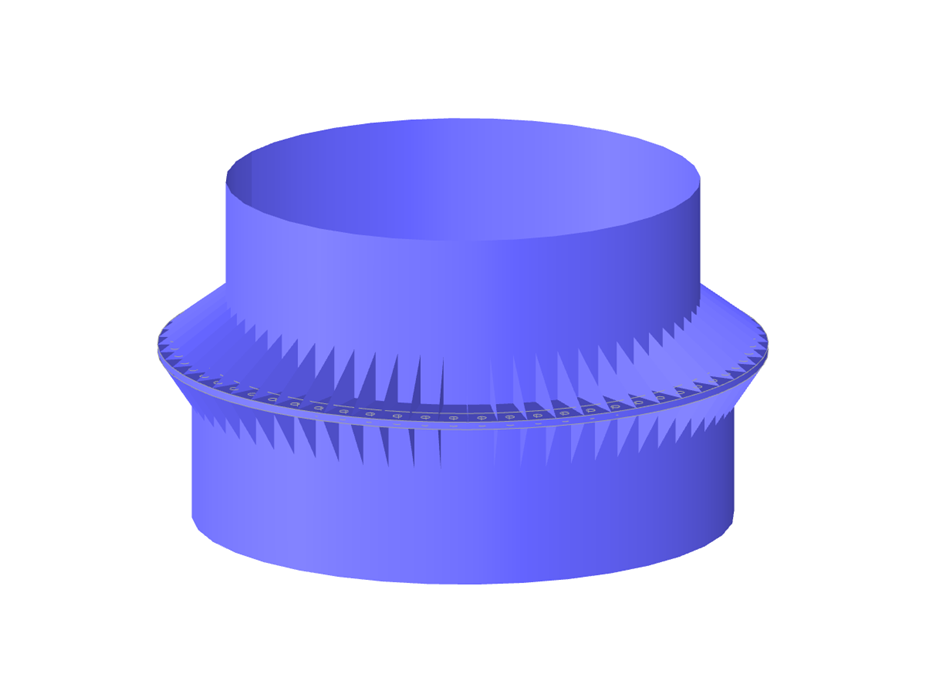

Parametryzacja geometrii połączenia monosłupowych przekrojów o różnych średnicach, utworzonych przez metalowe rury o przekroju okrągłym, połączone 64 śrubami. Połączenie usztywnione 64 blachami węzłowymi.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Łączenie segmentów monopolowych
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 969 |
| Liczba linii | 717 |
| Liczba prętów | 64 |
| Liczba powierzchni | 331 |
| Ilość brył | 1 |
| Ciężar całkowity | 0,739 t |
| Wymiarowanie | 3,287 x 3,286 x 2,263 m |
| Wersja programu | 5.28.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
