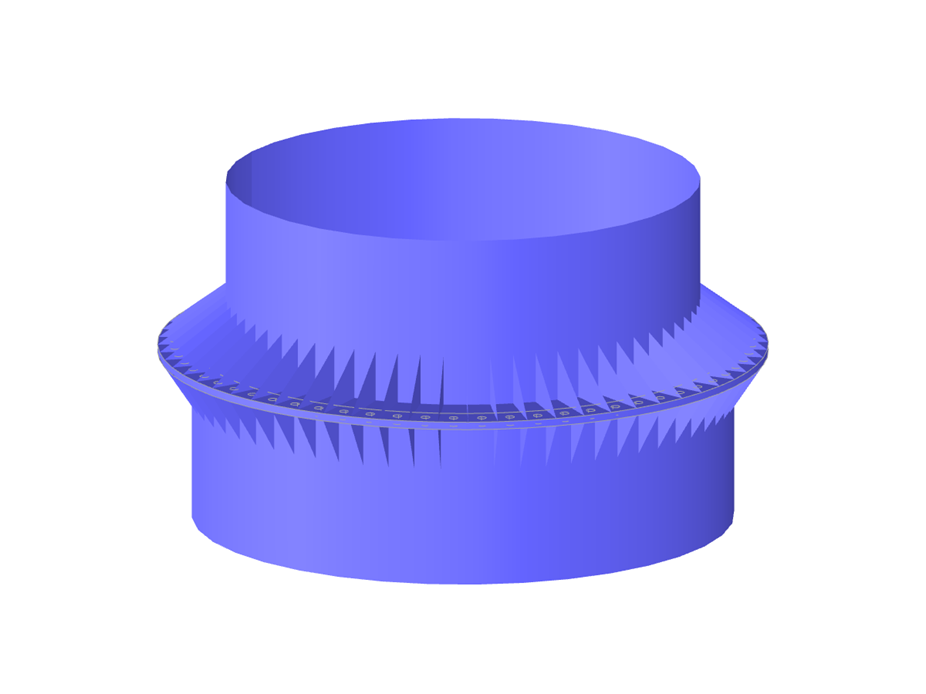

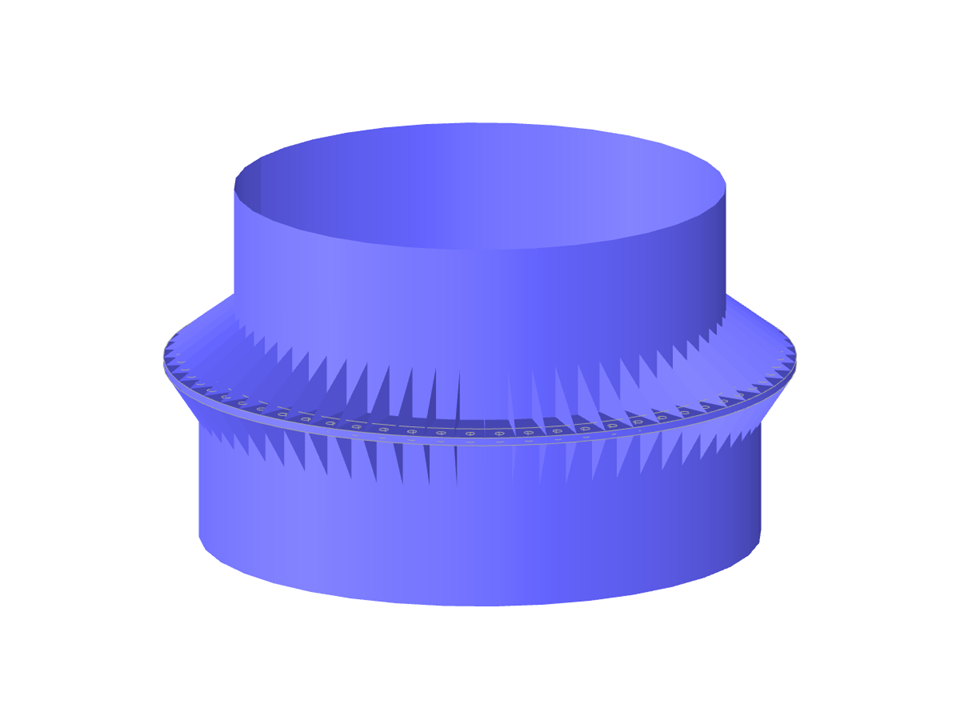

Parametrierung der Geometrie eines Stoßes von Monopost-Profilen mit unterschiedlichen Durchmessern, die aus Metallhohlprofilen bestehen, die mit 64 Schrauben verbunden sind. Verbindung ausgesteift mit 64 Knotenblechen.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Anschluss von einpoligen Segmenten
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 969 |
| Anzahl Linien | 717 |
| Anzahl Stäbe | 64 |
| Anzahl Flächen | 331 |
| Anzahl Volumenkörper | 1 |
| Gesamtgewicht | 0,739 t |
| Abmessungen | 3,287 x 3,286 x 2,263 m |
| Programmversion | 5.28.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
