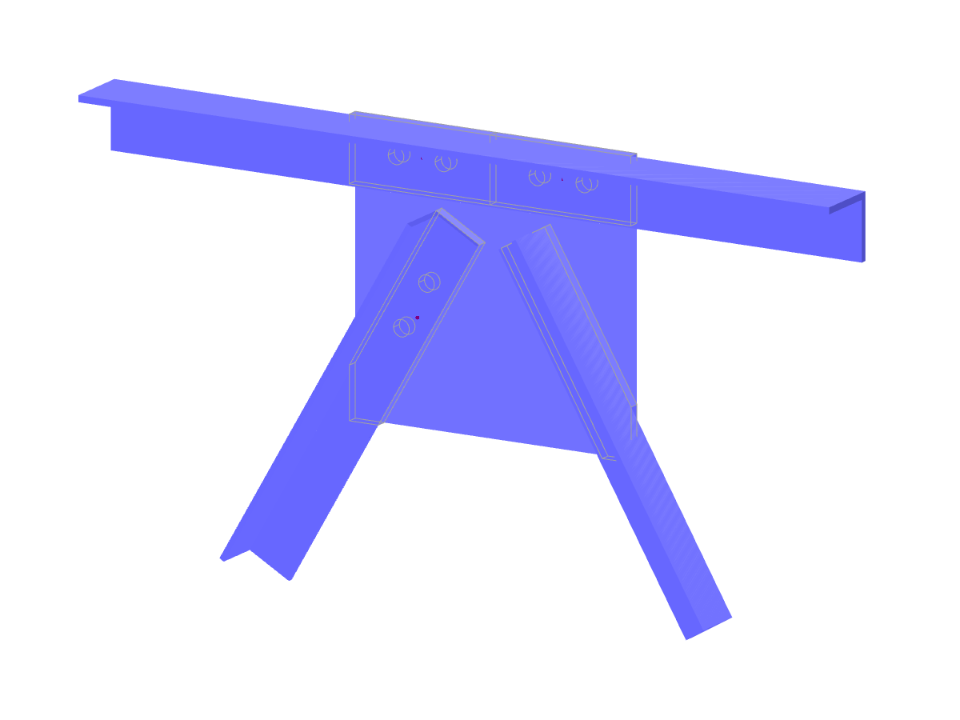

Параметризация геометрии стального углового соединения между горизонтальными и диагональными стержнями в решетчатой конструкции.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Уголок
| Параметры блока можно редактировать динамически | |
| Количество узлов | 126 |
| Количество линий | 127 |
| Количество стержней | 11 |
| Количество поверхностей | 68 |
| Количество тел | 4 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 0,098 t |
| Размеры | 1,200 x 0,127 x 0,680 m |
| Версия программы | 5.27.01 |
