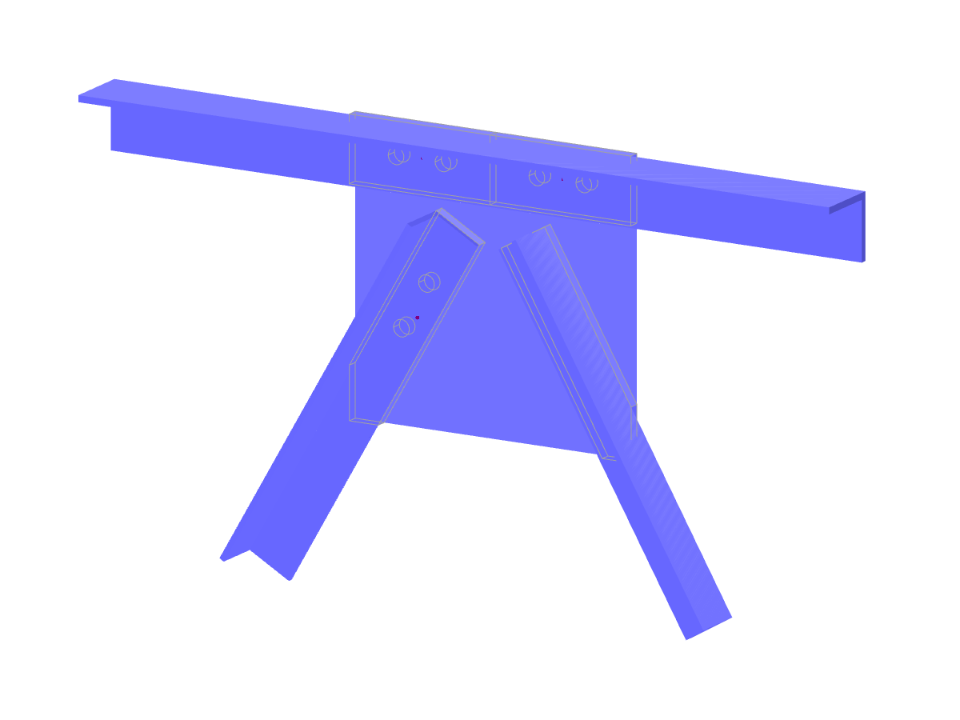

Parametrizace geometrie spoje ocelového L-profilu mezi vodorovnými a diagonálními pruty pro příhradovou konstrukci.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Přípoj L-profilu
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 126 |
| Počet linií | 127 |
| Počet prutů | 11 |
| Počet ploch | 68 |
| Počet těles | 4 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,098 t |
| Rozměry | 1,200 x 0,127 x 0,680 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
