Parametrizzazione della geometria di un collegamento in acciaio con sezione a L tra aste orizzontali e diagonali per una struttura reticolare.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

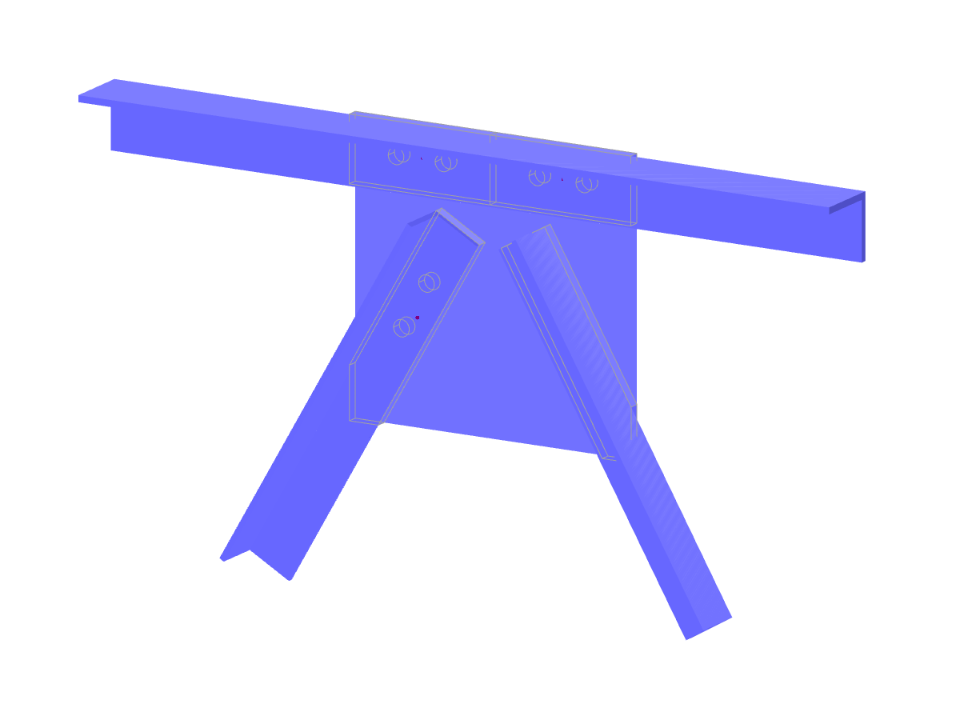

Giunto con sezione a L
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 126 |
| Numero di linee | 127 |
| Numero di aste | 11 |
| Numero di superfici | 68 |
| Numero di solidi | 4 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 0,098 t |
| Dimensioni | 1.200 x 0.127 x 0.680 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
