Parametrização da geometria de uma ligação de secção em L de aço entre barras horizontais e diagonais para uma estrutura triangulada.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

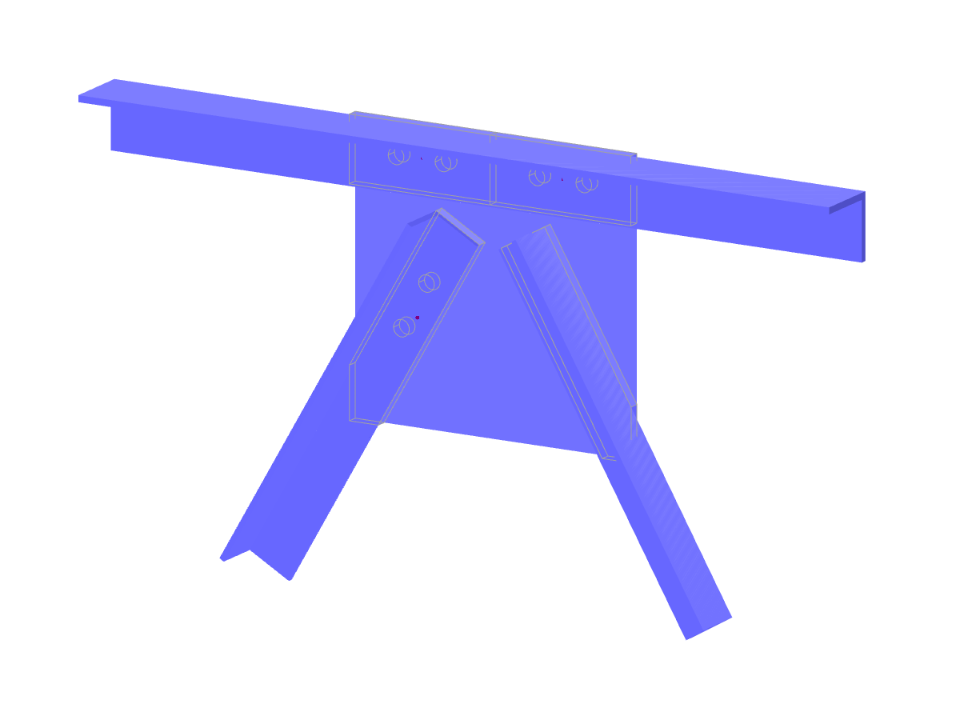

Ligação de secção em L
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 126 |
| Número de linhas | 127 |
| Número de barras | 11 |
| Número de superfícies | 68 |
| Número de sólidos | 4 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 2 |
| Peso total | 0,098 t |
| Dimensões | 1,200 x 0,127 x 0,680 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
