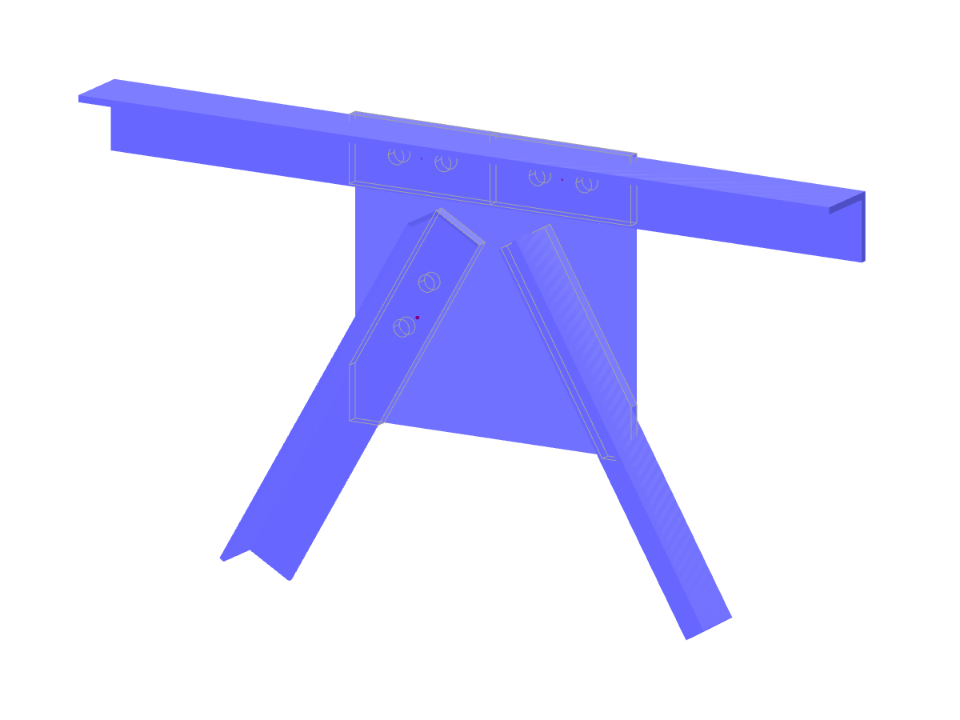

Parametryzacja geometrii połączenia stalowego L między prętami poziomymi i ukośnymi w przypadku konstrukcji kratowej.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie typu L
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 126 |
| Liczba linii | 127 |
| Liczba prętów | 11 |
| Liczba powierzchni | 68 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,098 t |
| Wymiarowanie | 1,200 x 0,127 x 0,680 m |
| Wersja programu | 5.27.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
