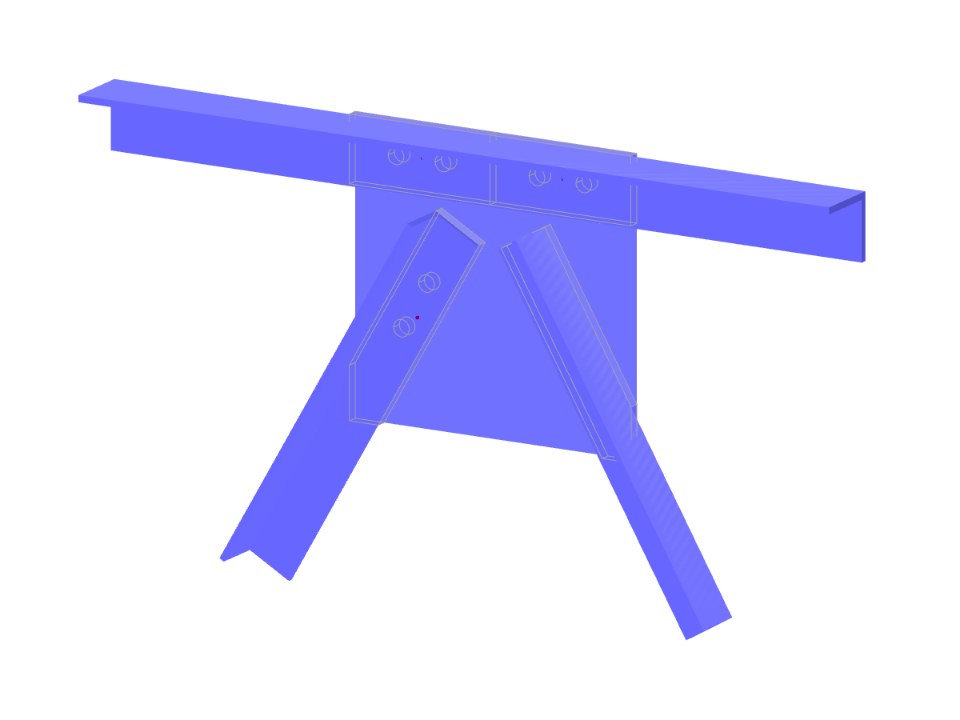

Paramétrage de la géométrie d'un assemblage en L en acier entre des barres horizontales et diagonales pour une structure en treillis.


Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.


(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Assemblage de section en L

Des paramètres de bloc modifiables dynamiquement
Nombre de nœuds 126
Nombre de lignes 127
Nombre de barres 11
Nombre de surfaces 68
Nombre de solides 4
Nombre de cas de charge 1
Nombre de combinaisons de charges 2
Nombre de combinaisons de résultats 2
Poids total 0,098 t
Dimensions (métrique) 1,200 x 0,127 x 0,680 m
Dimensions (impériales) 3.94 x 0.42 x 2.23 feet
Version du logiciel 5.27.01

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
