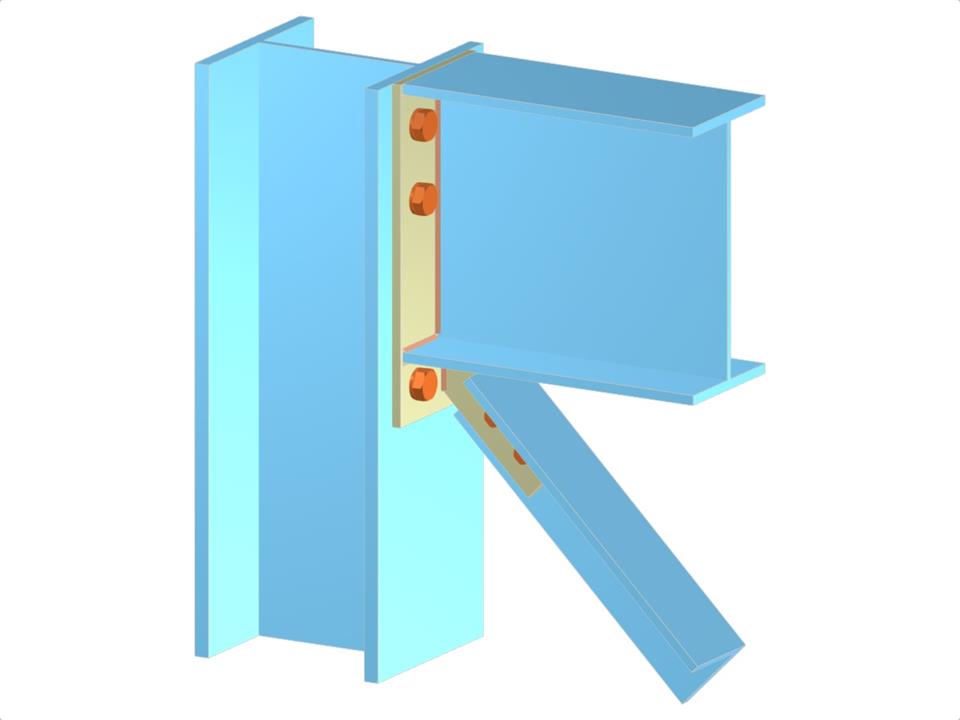

Эта модель иллюстрирует одностороннее соединение балки с колонной, включающее удлинённую торцевую пластину и фасонку для раскоса. В ней объединены балка и диагональ вертикальной связи, присоединённые к полке колонны, чтобы обеспечить эффективную передачу усилий. Болтовое соединение фиксирует систему и обеспечивает сопротивление изгибу относительно главной оси колонны. Подробный технический чертёж показывает точную геометрию, расположение болтов и конфигурацию ребер жёсткости для поддержки точной проверки проекта. Все основные характеристики соединения чётко обозначены для надёжного моделирования и анализа.
Соединение балки и диагональной распорки к полке колонны через удлинённую торцевую пластину и фасонку
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,063 t |
| Размеры (метрические) | 0,480 x 0,490 x 0,000 m |
| Размеры (имперские) | 1.57 x 1.61 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
