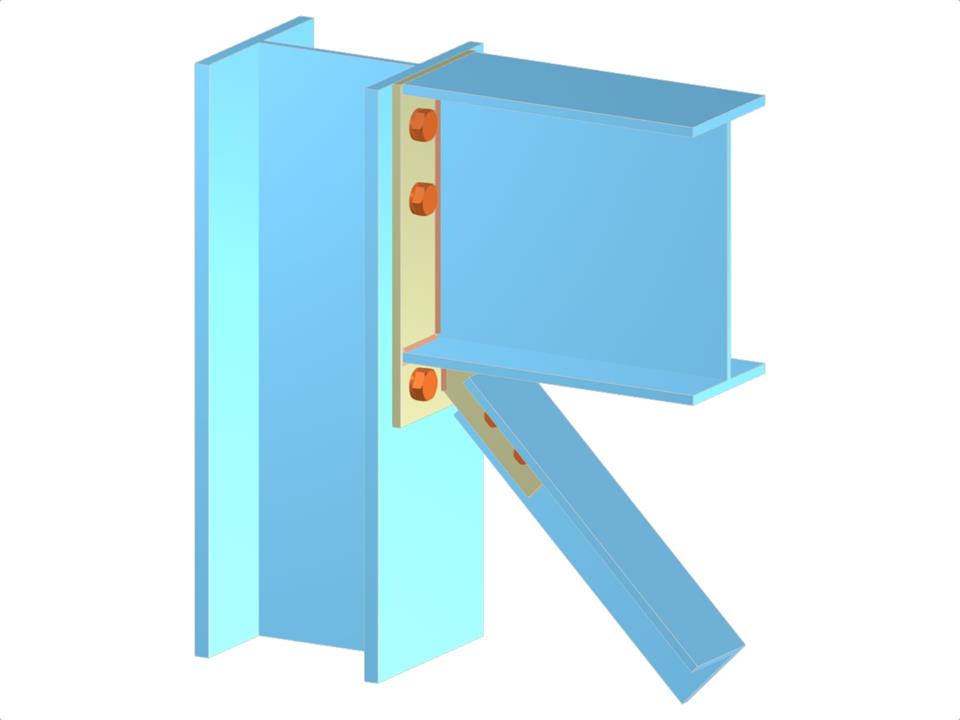

Ce modèle illustre une liaison poutre-poteau unilatérale comportant une platine d’about prolongée et une platine d’âme pour la diagonale. Il intègre une poutre et la diagonale du contreventement vertical à l’aile du poteau afin d’assurer un transfert de charge efficace. La liaison boulonnée sécurise le système et offre une résistance à la flexion autour de l’axe majeur du poteau. Un dessin technique détaillé montre une géométrie précise, la disposition des boulons et les configurations des raidisseurs afin de faciliter une vérification de conception rigoureuse. Toutes les caractéristiques essentielles de la liaison sont clairement définies pour une simulation et une analyse fiables.
Connexion poutre et contreventement diagonal à la semelle de poteau via platine d’extrémité prolongée et platine d’âme
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,063 t |
| Dimensions (métriques) | 0,480 x 0,490 x 0,000 m |
| Dimensions (impériales) | 1.57 x 1.61 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
