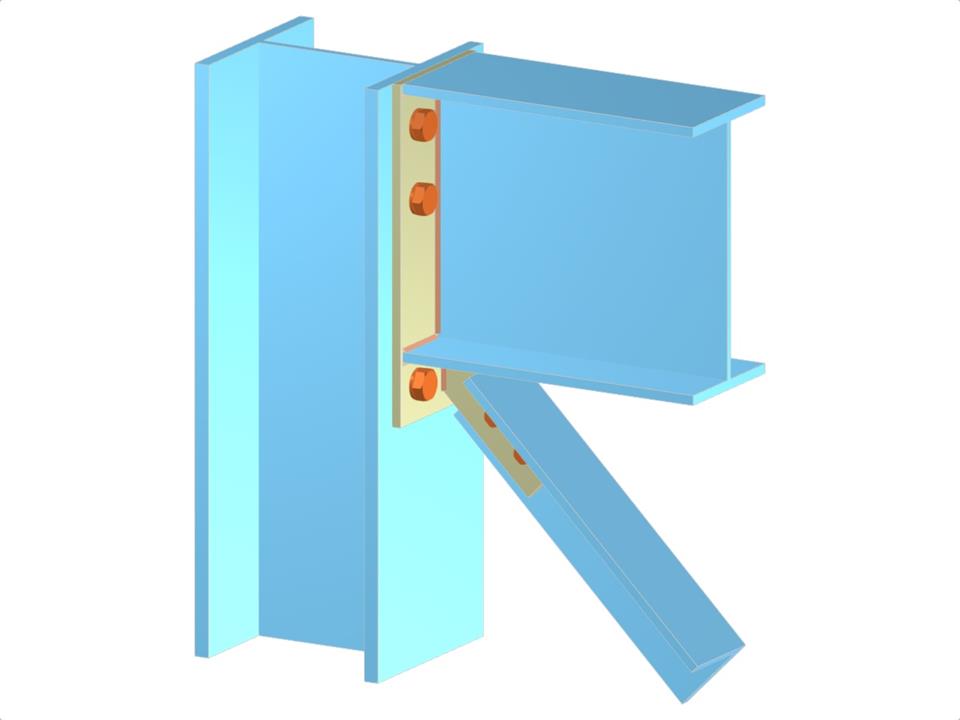

Ten model przedstawia jednostronne połączenie belki ze słupem z przedłużoną blachą czołową oraz blachą węzłową dla stężenia ukośnego. Integruje belkę i ukośny element stężenia pionowego z półką słupa, aby zapewnić efektywne przenoszenie obciążeń. Połączenie śrubowe stabilizuje układ i zapewnia odporność na zginanie względem głównej osi słupa. Szczegółowy rysunek techniczny pokazuje dokładną geometrię, rozmieszczenie śrub oraz konfigurację usztywnień, wspierając precyzyjną weryfikację projektu. Wszystkie istotne cechy połączenia zostały jasno przedstawione, aby zapewnić niezawodną symulację i analizę.
Belka i stężenie ukośne do półki słupa połączenie za pomocą wydłużonej blachy czołowej i blachy żebrowej
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,063 t |
| Wymiary (metryczne) | 0,480 x 0,490 x 0,000 m |
| Wymiary (imperialne) | 1.57 x 1.61 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
