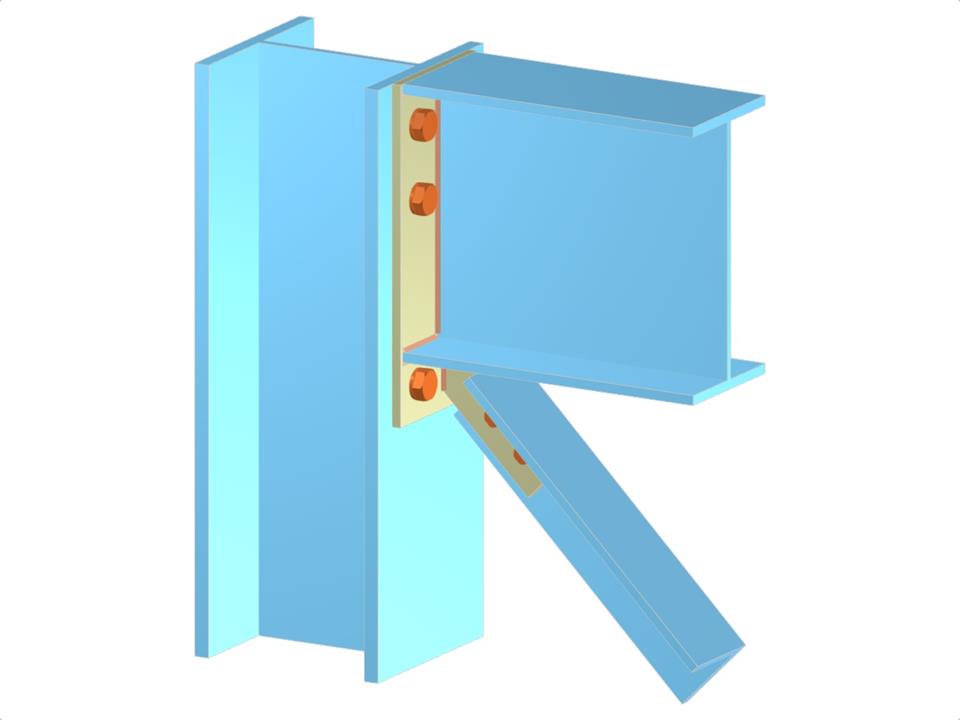

Este modelo ilustra una conexión de viga a pilar unilateral con una chapa frontal extendida y una chapa de soporte para la diagonal. Integra una viga y la diagonal del arriostramiento vertical con el ala del pilar para garantizar una transferencia de cargas eficiente. La conexión atornillada asegura el sistema y ofrece resistencia frente a la flexión respecto al eje mayor del pilar. Los planos técnicos detallados muestran con precisión la geometría, la disposición de los tornillos y la configuración de los rigidizadores para apoyar la verificación exacta del diseño. Todas las características esenciales de la conexión están claramente delineadas para una simulación y análisis fiables.
