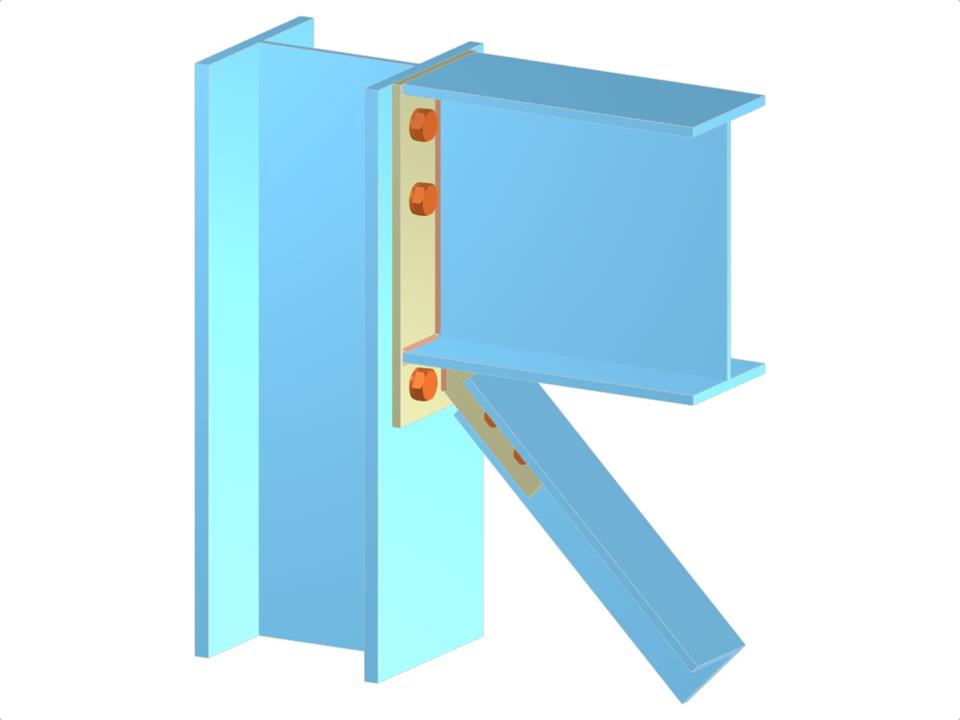

此模型展示了一种单侧梁柱连接，采用加长端板以及用于斜杆的鱼尾板。它将梁和竖向支撑的斜杆连接到柱翼缘上，以确保高效传力。螺栓连接固定了该体系，并提供了对绕柱强轴弯曲的抵抗能力。详细的技术制图展示了准确的几何形状、螺栓布置和加劲肋配置，以支持精确的设计验证。所有关键连接特性都被清晰标示，以实现可靠的模拟和分析。
梁和斜撑通过加长端板及竖向连接板连接至柱翼缘
| 节点数目： | 4 |
| 线的数目 | 3 |
| 杆件数目： | 3 |
| 面的数目： | 0 |
| 实体数目 | 0 |
| 荷载工况数目 | 0 |
| 荷载组合数目 | 0 |
| 结果组合数目 | 0 |
| 总重量 | 0,063 t |
| 翘曲区域尺寸 | 0.480 x 0.490 x 0.000 m |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
