Tento model ilustruje jednostranné připojení nosníku ke sloupu s rozšířenou čelní deskou a styčníkovým plechem pro diagonálu. Integruje nosník a diagonálu svislého ztužení k přírubě sloupu, aby bylo zajištěno účinné přenášení zatížení. Šroubovaný spoj zajišťuje systém a poskytuje odolnost proti ohybu kolem hlavní osy sloupu. Podrobné technické zobrazení ukazuje přesnou geometrii, uspořádání šroubů a konfiguraci výztuh pro podporu přesného ověření návrhu. Všechny podstatné charakteristiky spoje jsou jasně vymezeny pro spolehlivou simulaci a analýzu.

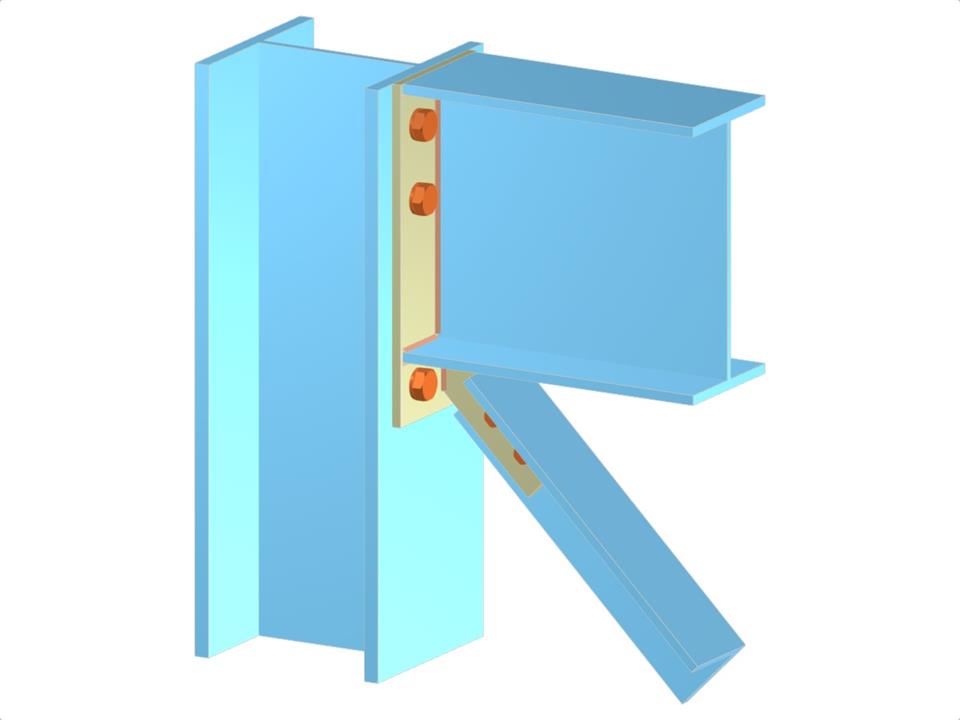

Spojení nosníku a diagonální vzpěry k pásnici sloupu přes prodlouženou čelní desku a příložku
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,063 t |
| Rozměry (metrické) | 0,480 x 0,490 x 0,000 m |
| Rozměry (imperiální) | 1.57 x 1.61 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
