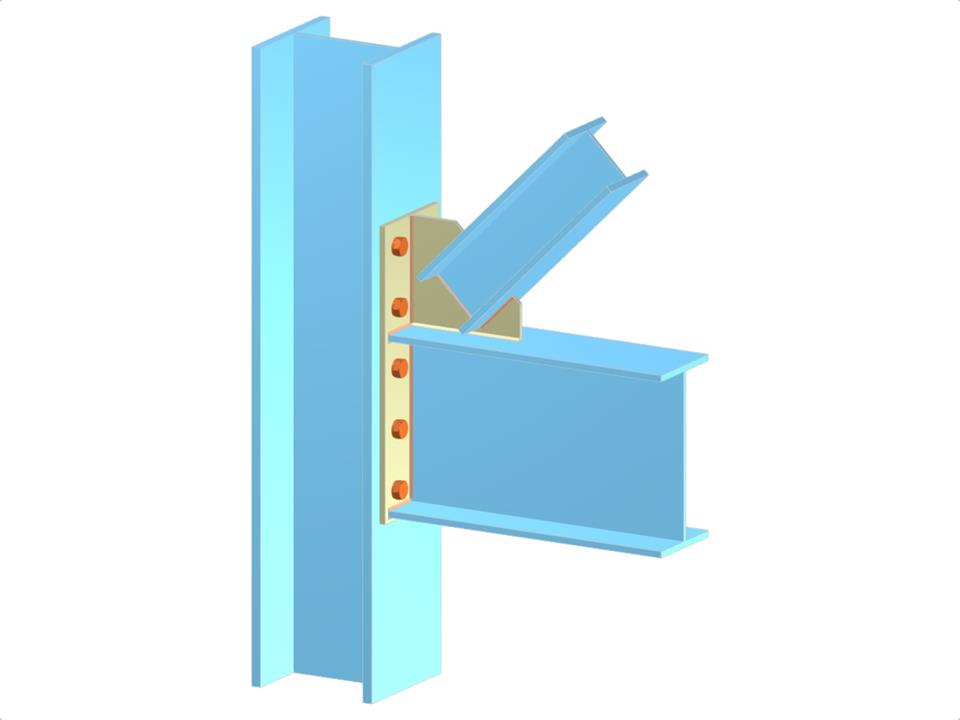

Эта модель иллюстрирует детальную конфигурацию одностороннего соединения балки с диагональной связью, прикрепленной к полке колонны. Она включает удлиненную торцевую плиту для болтового соединения балки и фасонку для сварного соединения связи. Эти конструктивные элементы необходимы для обеспечения структурной устойчивости и жесткости в каркасах, требующих детальной проработки узлов.
Соединение балки и диагональной распорки с полкой колонны через удлинённую торцевую пластину и косынку
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,118 t |
| Размеры (метрические) | 0,660 x 1,050 x 0,000 m |
| Размеры (имперские) | 2.17 x 3.44 x 0 feet |
