Dieses Modell veranschaulicht einen detaillierten Aufbau einer einseitigen Balkenverbindung mit einer an den Flansch einer Stütze angeschlossenen Diagonalstrebe. Es umfasst eine verlängerte Stirnplatte für die geschraubte Balkenverbindung und eine Knotenblechplatte für die geschweißte Strebenverbindung. Diese Konstruktionsmerkmale sind wesentlich, um die strukturelle Stabilität und Steifigkeit in Tragwerken sicherzustellen, die eine umfassende Detaillierung der Verbindung erfordern.

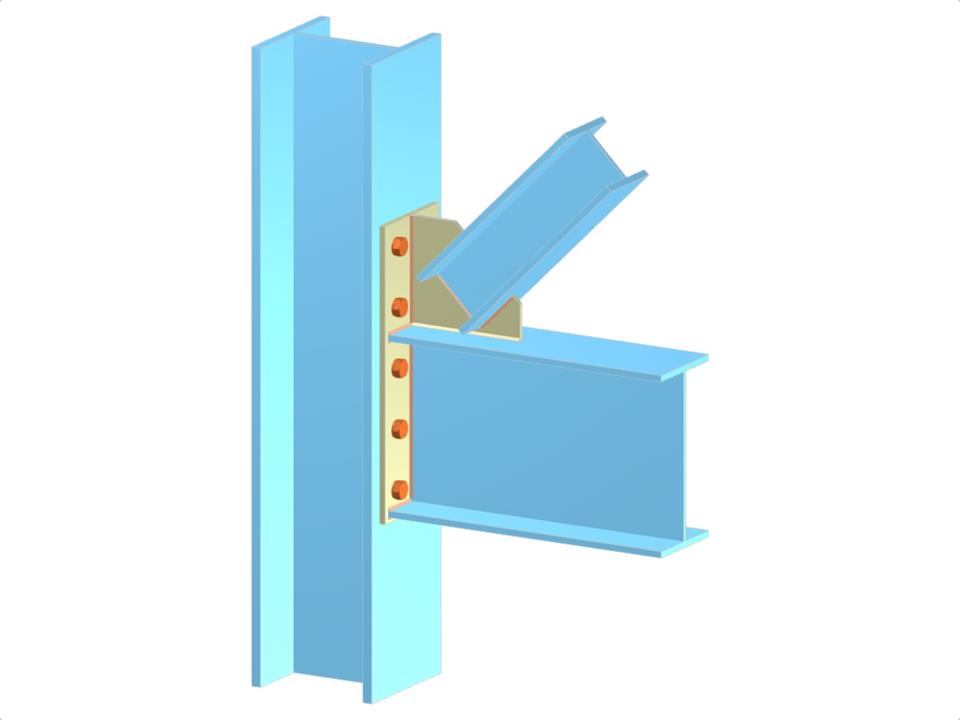

Anschluss von Träger und Diagonalstrebe an den Stützenflansch über verlängerte Stirnplatte und Knotenblech
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,118 t |
| Abmessungen (metrisch) | 0,660 x 1,050 x 0,000 m |
| Abmessungen (imperial) | 2.17 x 3.44 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
