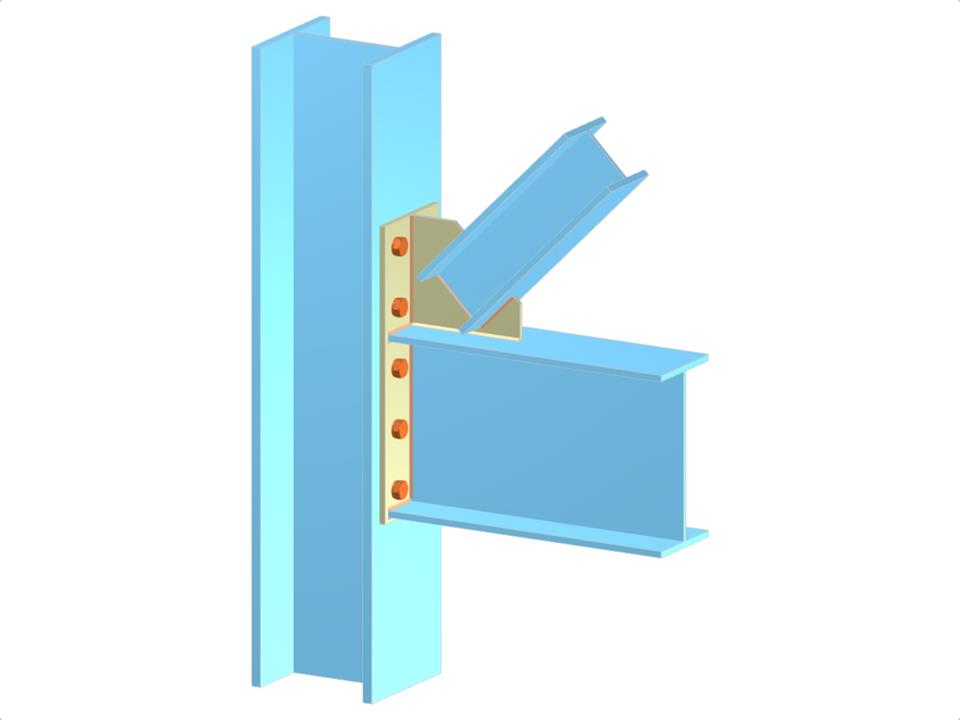

Ce modèle illustre une configuration détaillée d’une liaison de poutre unilatérale comportant un contreventement diagonal fixé à l’aile d’un poteau. Il comprend une platine d’about prolongée pour la connexion boulonnée de la poutre et une platine d’assemblage pour la connexion soudée du contreventement. Ces éléments de conception sont essentiels pour assurer la stabilité structurelle et la rigidité des ossatures nécessitant un détail complet des assemblages.
Poutre et contreventement diagonal à la semelle de colonne via une platine d'extrémité prolongée et une platine d'âme de contreventement
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,118 t |
| Dimensions (métriques) | 0,660 x 1,050 x 0,000 m |
| Dimensions (impériales) | 2.17 x 3.44 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
