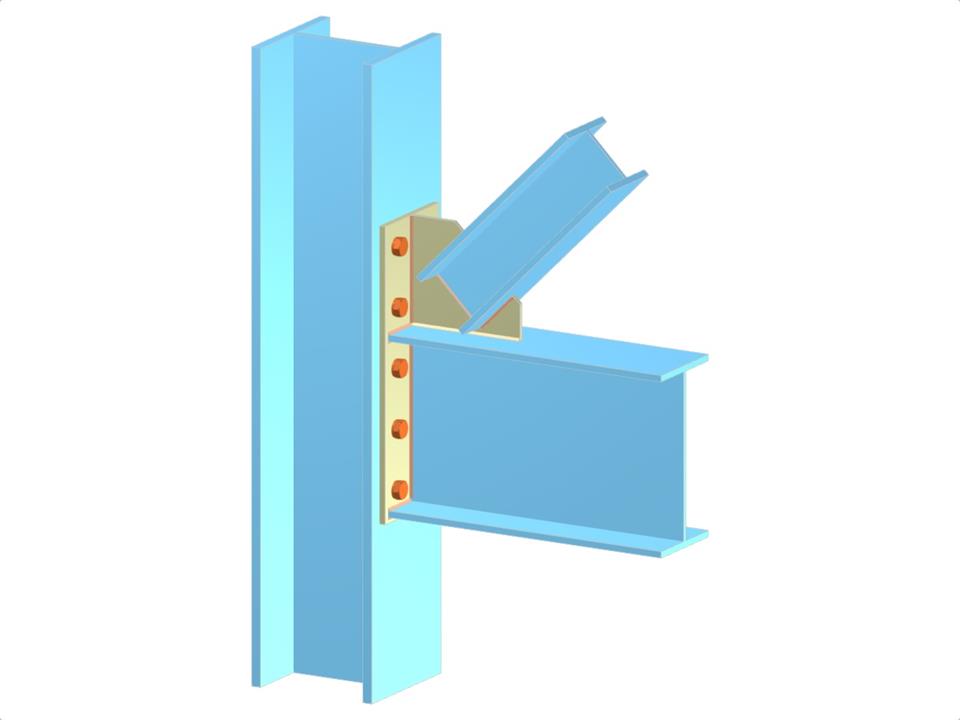

Tento model ilustruje podrobné uspořádání jednostranného nosníkového spoje s diagonálním ztužením připojeným k přírubě sloupu. Zahrnuje prodlouženou čelní desku pro šroubované připojení nosníku a styčníkovou desku pro svařované připojení ztužení. Tyto konstrukční prvky jsou nezbytné pro zajištění konstrukční stability a tuhosti v nosných soustavách vyžadujících komplexní detaily spojů.
Připojení nosníku a diagonální vzpěry k přírubě sloupu prostřednictvím prodloužené čelní desky a styčníkové desky
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,118 t |
| Rozměry (metrické) | 0,660 x 1,050 x 0,000 m |
| Rozměry (imperiální) | 2.17 x 3.44 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
