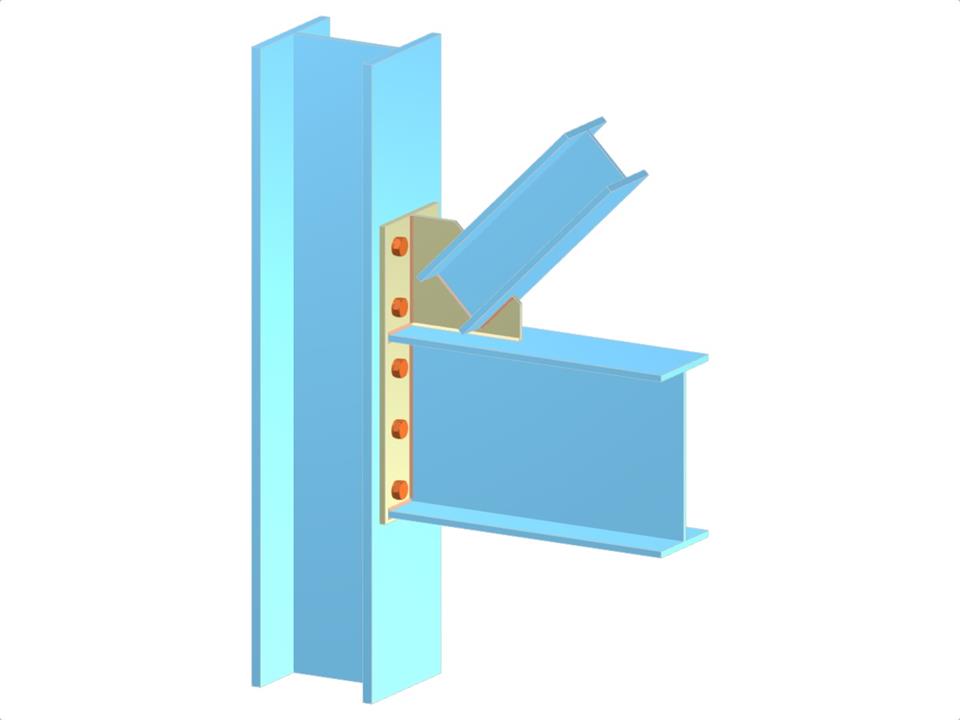

Questo modello illustra una configurazione dettagliata di un collegamento trave su un solo lato con controventatura diagonale fissata alla flangia di un pilastro. Include una piastra terminale estesa per il collegamento bullonato della trave e una piastra di nodo per il collegamento saldato del controvento. Questi elementi di progetto sono essenziali per garantire la stabilità strutturale e la rigidezza nelle strutture che richiedono una dettagliata definizione dei nodi.
Connessione trave e controvento diagonale alla flangia del pilastro tramite piastra di estremità estesa e piastra di fazzoletto
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,118 t |
| Dimensioni (metriche) | 0.660 x 1.050 x 0.000 m |
| Dimensioni (imperiali) | 2.17 x 3.44 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
