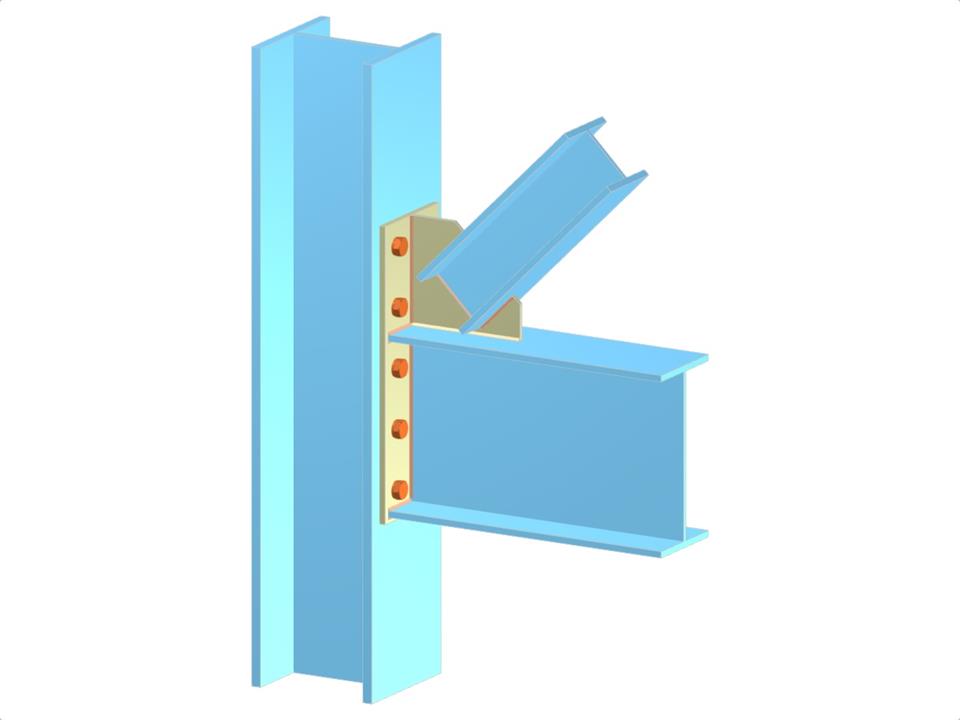

Ten model ilustruje szczegółową konfigurację jednostronnego połączenia belki z ukośnym stężeniem zamocowanym do półki słupa. Obejmuje wydłużoną blachę czołową dla śrubowego połączenia belki oraz blachę węzłową dla spawanego połączenia stężenia. Te elementy konstrukcyjne są niezbędne do zapewnienia stabilności i sztywności konstrukcyjnej w ramach wymagających kompleksowego detali połączeń.
Belka i stężenie ukośne do środnika słupa połączenie za pomocą wydłużonej blachy czołowej i blachy węzłowej
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,118 t |
| Wymiary (metryczne) | 0,660 x 1,050 x 0,000 m |
| Wymiary (imperialne) | 2.17 x 3.44 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
