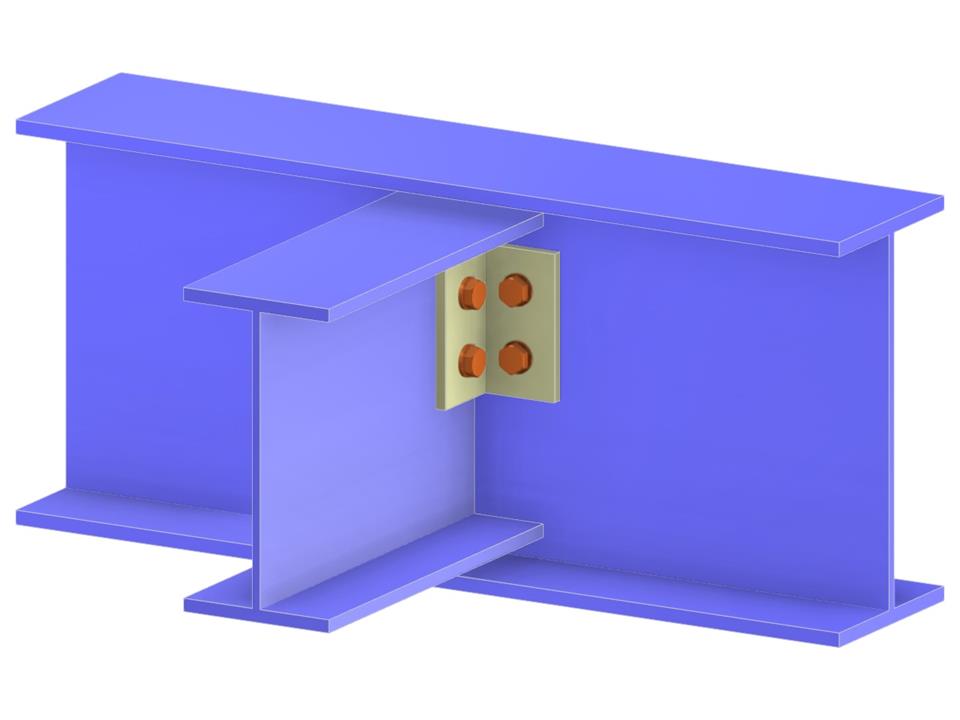

Эта модель представляет собой балочно-балочное соединение с использованием фасонки и болтовых соединений, настроенное для шарнирной балочной конструкции. Решение предназначено для демонстрации эффективности соединения при различных условиях нагружения, показывая типичные сценарии реального применения. Можно выполнить критический анализ на соответствие строительным нормам и оценку работоспособности. Дополнительные сведения о проектировании соединения можно получить при изменении схемы расположения болтов.
Соединение балка-балка с фасонками и болтами
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,037 t |
| Размеры (метрические) | 0,680 x 0,000 x 0,320 m |
| Размеры (имперские) | 2.23 x 0 x 1.05 feet |
