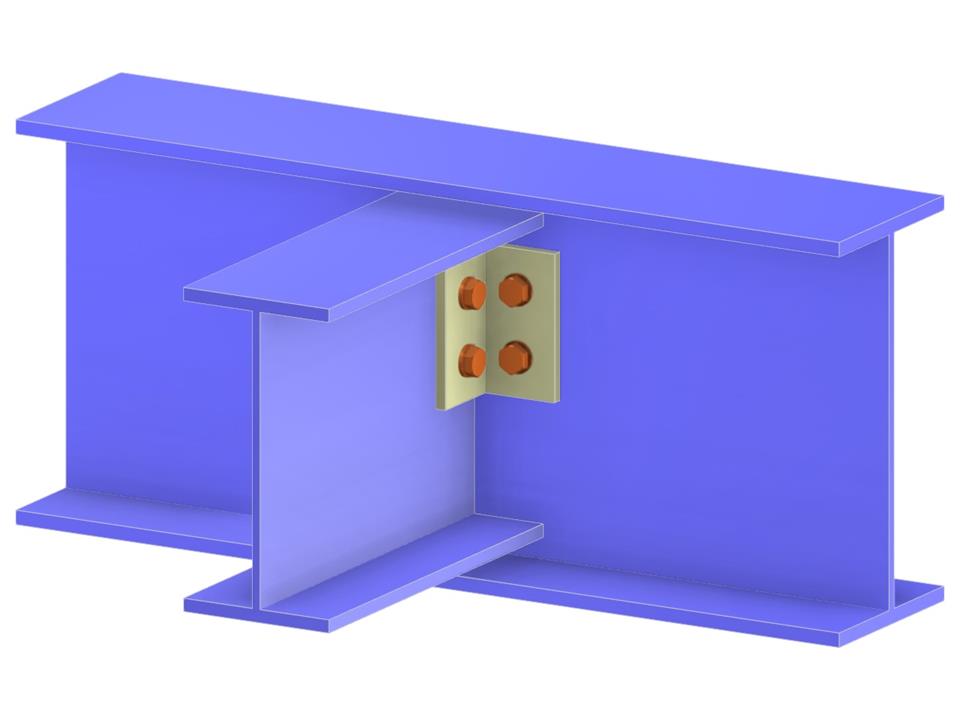

Ce modèle présente une connexion poutre-poutre utilisant une cornière de liaison et des assemblages boulonnés configurés pour une structure de poutres articulées. L’installation est conçue pour démontrer l’efficacité de la liaison dans diverses conditions de chargement, en illustrant des scénarios d’application typiques du monde réel. Une analyse critique peut être effectuée pour vérifier la conformité structurelle et évaluer les performances. Des enseignements supplémentaires sur la conception des assemblages peuvent être développés à l’aide de variantes dans la disposition des boulons.
Connexion poutre à poutre avec goussets et boulons
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,037 t |
| Dimensions (métriques) | 0,680 x 0,000 x 0,320 m |
| Dimensions (impériales) | 2.23 x 0 x 1.05 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
