Ten model przedstawia połączenie belka-belka z wykorzystaniem blachy węzłowej i połączeń śrubowych, skonfigurowane jako przegubowa konstrukcja belkowa. Układ został zaprojektowany w celu demonstracji efektywności połączenia w różnych warunkach obciążenia, prezentując typowe scenariusze zastosowań w rzeczywistych warunkach. Można przeprowadzić krytyczną analizę pod kątem zgodności konstrukcyjnej oraz oceny nośności. Dalsze informacje na temat projektowania połączeń można uzyskać, stosując różne układy śrub.

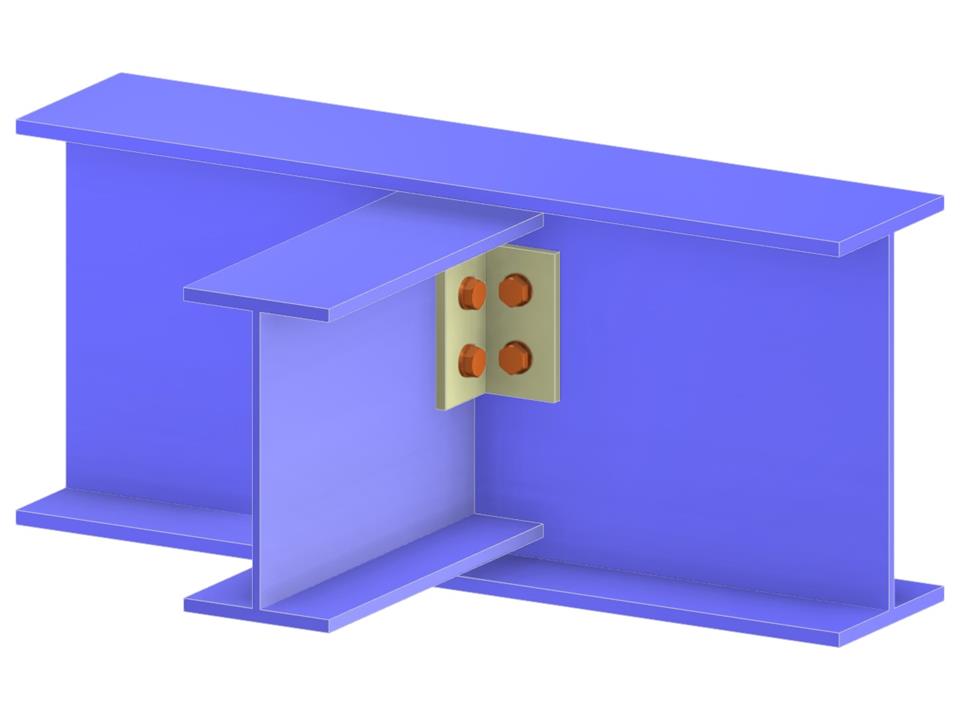

Połączenie belka-belka z blachami węzłowymi i śrubami
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,037 t |
| Wymiary (metryczne) | 0,680 x 0,000 x 0,320 m |
| Wymiary (imperialne) | 2.23 x 0 x 1.05 feet |
