Questo modello presenta una connessione trave-trave mediante una squadretta e giunti bullonati configurati per una struttura a travi incernierate. La configurazione è progettata per dimostrare l'efficienza della connessione in diverse condizioni di carico, mostrando scenari applicativi tipici del mondo reale. È possibile eseguire un'analisi critica per la verifica della conformità strutturale e la valutazione delle prestazioni. Ulteriori approfondimenti sulla progettazione della connessione possono essere sviluppati con varianti nella disposizione dei bulloni.

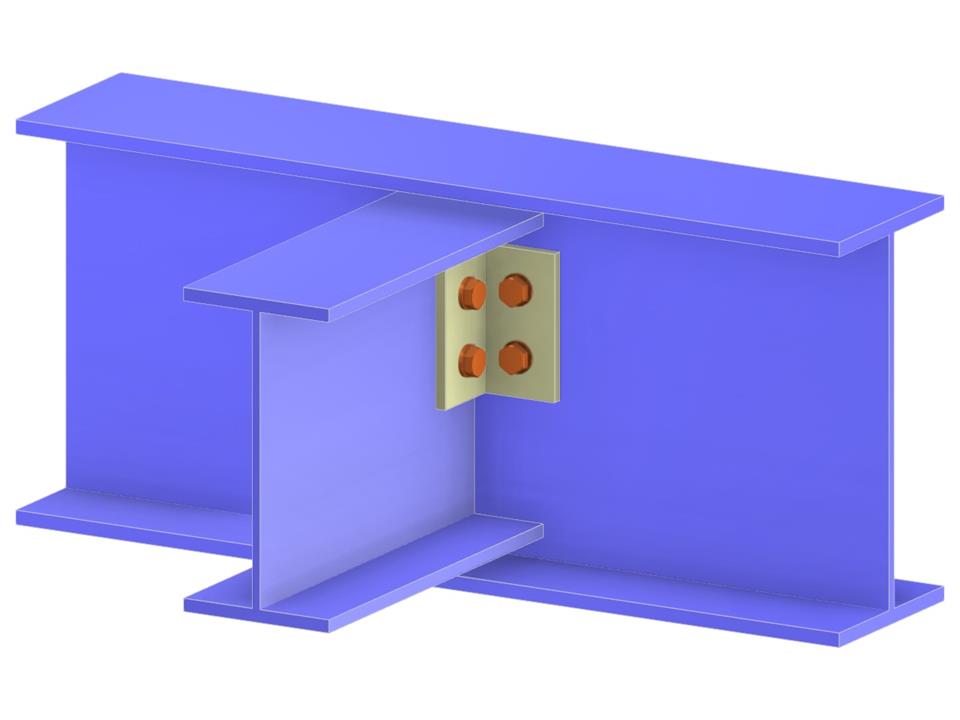

Connessione trave-trave con squadrette e bulloni
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,037 t |
| Dimensioni (metriche) | 0,680 x 0,000 x 0,320 m |
| Dimensioni (imperiali) | 2.23 x 0 x 1.05 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
