Este modelo apresenta uma ligação viga-viga utilizando uma cantoneira de ligação e uniões aparafusadas configuradas para uma estrutura de vigas rotulada. A configuração foi concebida para demonstrar a eficiência da ligação sob várias condições de carga, evidenciando cenários típicos de aplicação no mundo real. Pode ser realizada uma análise crítica para verificar a conformidade estrutural e a avaliação do desempenho. Mais informações sobre o dimensionamento da ligação podem ser desenvolvidas com variações na disposição dos parafusos.

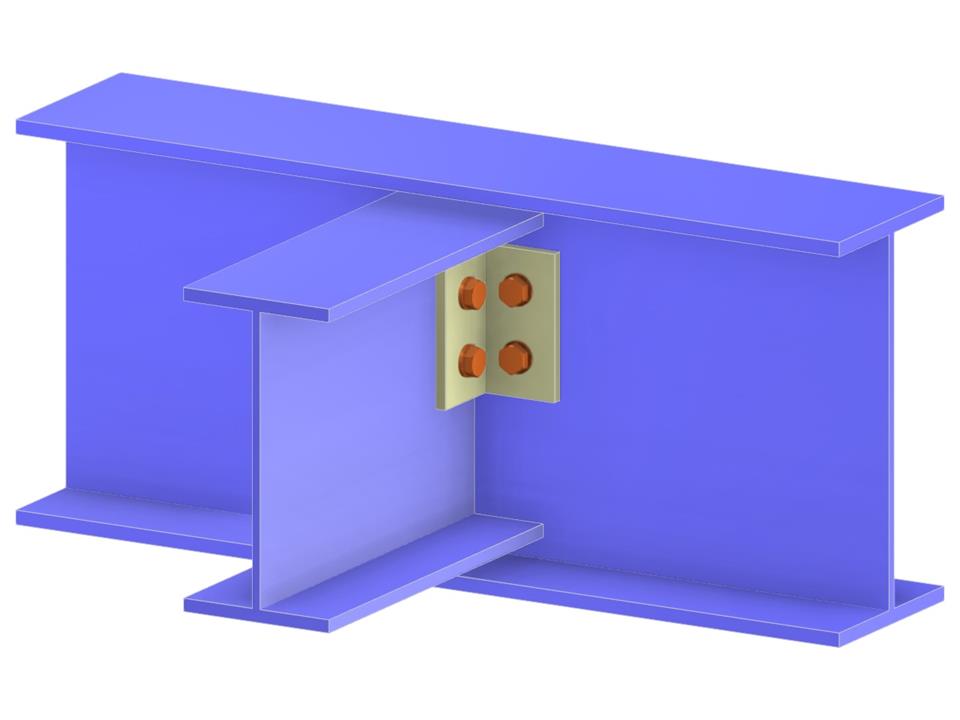

Ligação Viga a Viga com Chapas de Ligação e Parafusos
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,037 t |
| Dimensões (métricas) | 0,680 x 0,000 x 0,320 m |
| Dimensões (imperiais) | 2.23 x 0 x 1.05 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
