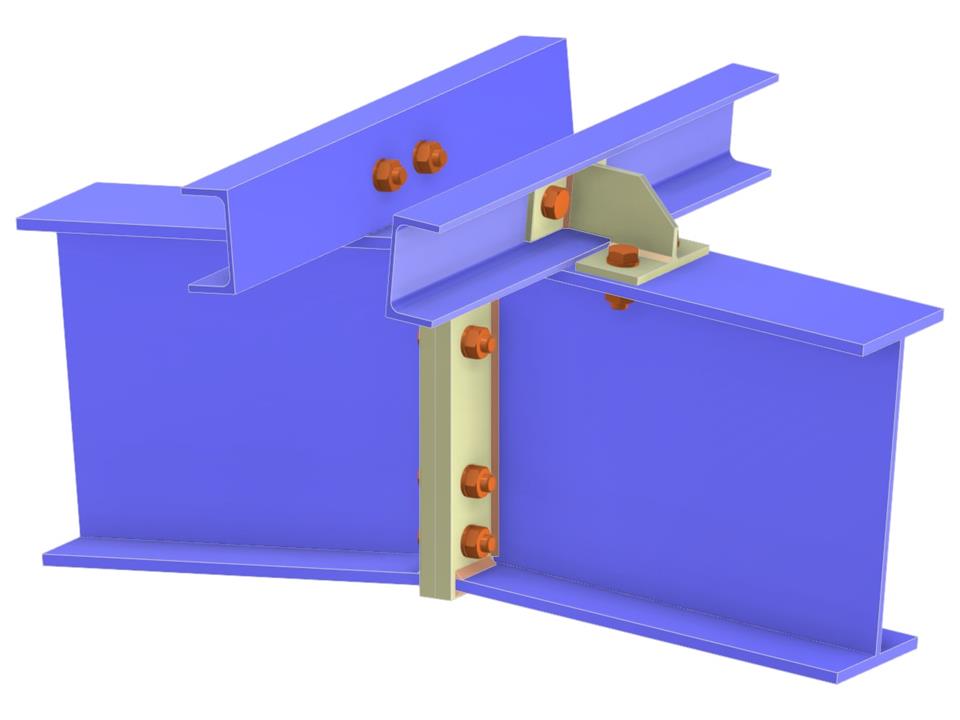

Эта модель иллюстрирует детализированное соединение коньковой прогона, выполненного из двух швеллеров, установленных спинками друг к другу, с кровельной балкой двутаврового сечения посредством кронштейнов. Кронштейны болтовым соединением крепятся как к швеллерам прогона, так и к кровельным балкам. Кровельные балки соединены болтами через торцевые пластины. Модель является наглядным примером для понимания болтовых соединений пластина-к-пластине и идеально подходит для учебных и практических целей.
Соединение конькового прогона с балкой крыши
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 6 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,115 t |
| Размеры (метрические) | 1,435 x 0,063 x 1,000 m |
| Размеры (имперские) | 4.71 x 0.21 x 3.28 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
