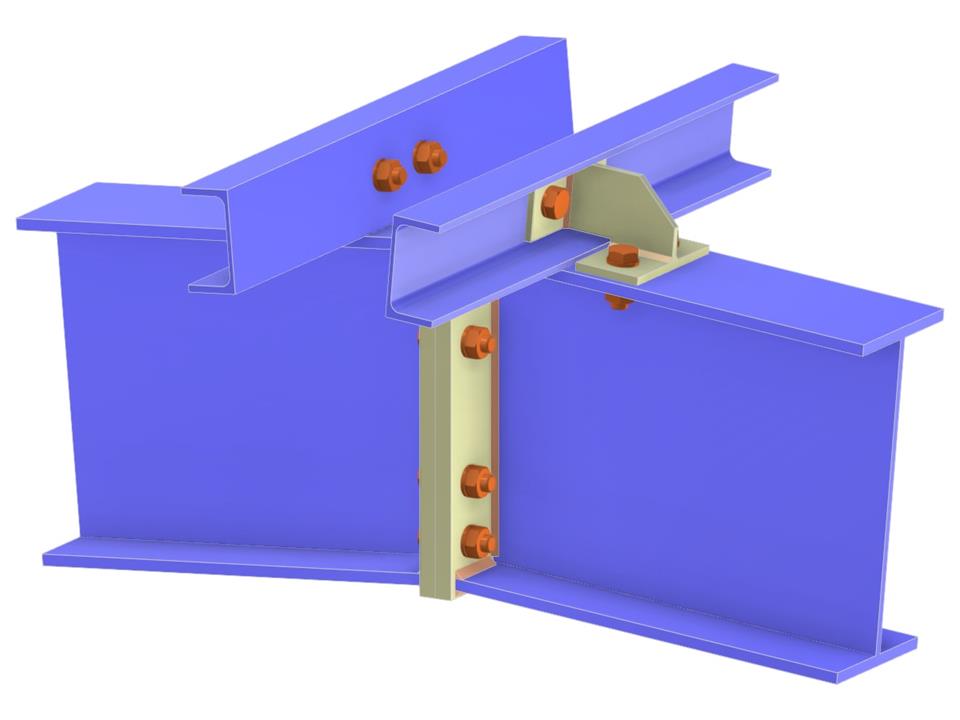

Ce modèle illustre un assemblage détaillé d’une panne faîtière constituée de deux profilés en U dos à dos sur une poutre de toiture en profilé en I au moyen d’équerres. Les équerres sont boulonnées à la fois aux profilés en U de la panne et aux poutres de toiture. Les poutres de toiture sont boulonnées au moyen de plaques d’extrémité. Le modèle constitue un exemple utile pour comprendre les assemblages boulonnés plaque à plaque, parfaitement adapté à des applications pédagogiques et pratiques.
Panneau de toiture à poutre de toiture
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 6 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,115 t |
| Dimensions (métriques) | 1,435 x 0,063 x 1,000 m |
| Dimensions (impériales) | 4.71 x 0.21 x 3.28 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
