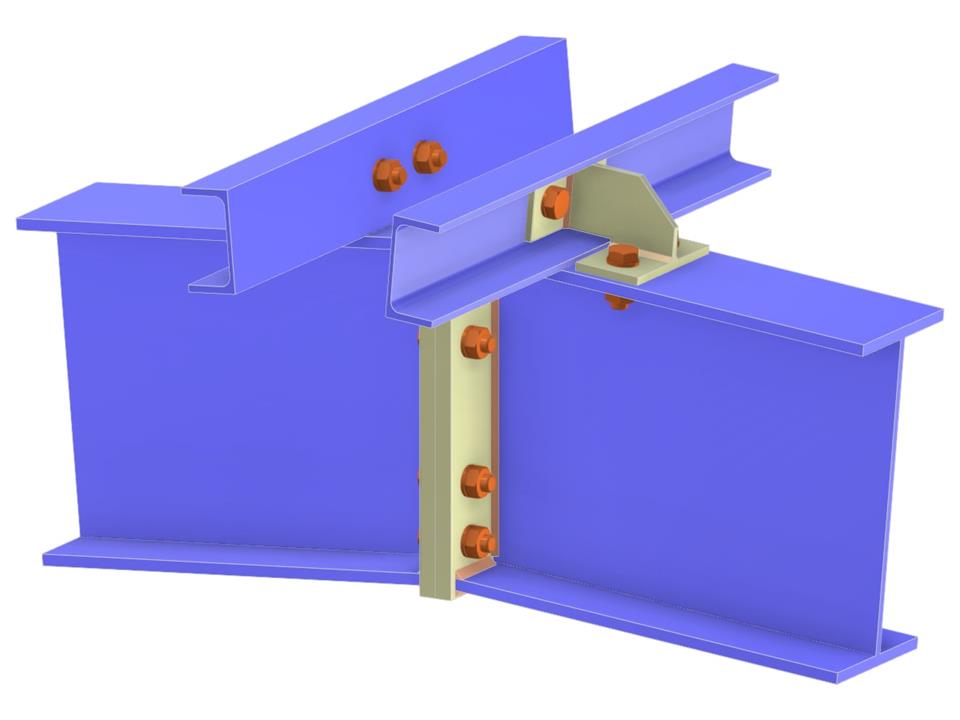

Tento model znázorňuje detailní spojení hřebenového vaznice ze dvou profilů U přiložených zády k sobě s střešním nosníkem profilu I pomocí konzol. Konzoly jsou šroubově připevněny jak k profilům vaznice, tak ke střešním nosníkům. Střešní nosníky jsou spojeny pomocí čelních desek. Model je užitečným příkladem pro pochopení šroubovaných spojů plech na plech, ideálním pro vzdělávací a praktické aplikace.
Opláštění ke střešnímu nosníku
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 6 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,115 t |
| Rozměry (metrické) | 1,435 x 0,063 x 1,000 m |
| Rozměry (imperiální) | 4.71 x 0.21 x 3.28 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
