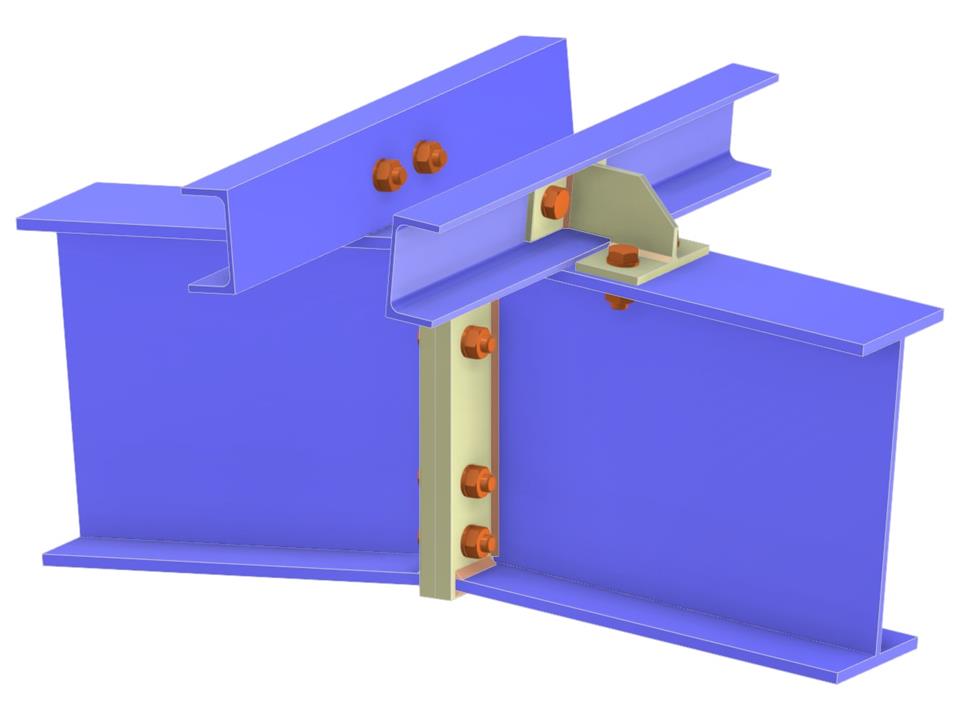

Ten model przedstawia szczegółowe połączenie płatwi kalenicowej wykonanej z dwóch ceowników ustawionych grzbietami do siebie z belką dachową o przekroju I za pomocą wsporników. Wsporniki są przykręcone śrubami zarówno do ceowników płatwi, jak i do belek dachowych. Belki dachowe są połączone śrubami za pośrednictwem płyt czołowych. Model stanowi przydatny przykład do zrozumienia skręcanych połączeń blachowych, idealny do zastosowań edukacyjnych i praktycznych.
Płatew kalenicowa do belki dachowej
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 6 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,115 t |
| Wymiary (metryczne) | 1,435 x 0,063 x 1,000 m |
| Wymiary (imperialne) | 4.71 x 0.21 x 3.28 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
