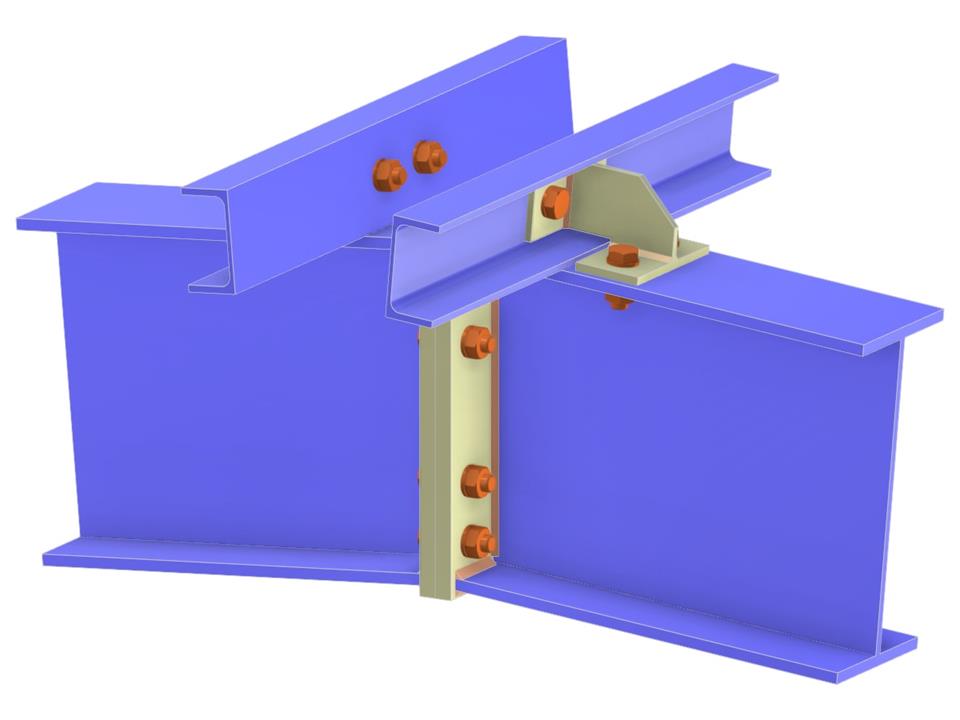

Questo modello illustra un collegamento dettagliato dell’arcareccio di colmo realizzato con due profili a C accoppiati schiena contro schiena a una trave di copertura a profilo I tramite staffe. Le staffe sono imbullonate sia ai profili a C dell’arcareccio sia alle travi di copertura. Le travi di copertura sono imbullonate tramite piastre di estremità. Il modello è un esempio utile per comprendere i collegamenti bullonati piastra su piastra, perfetto per applicazioni didattiche e pratiche.
Arcareccio alla trave di copertura
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 6 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,115 t |
| Dimensioni (metriche) | 1,435 x 0,063 x 1,000 m |
| Dimensioni (imperiali) | 4.71 x 0.21 x 3.28 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
