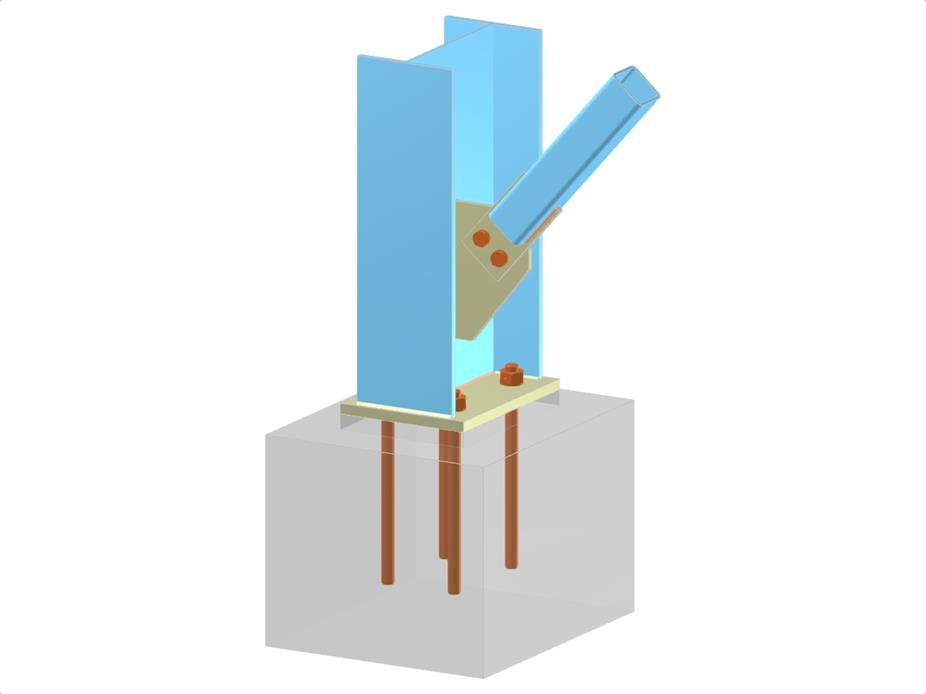

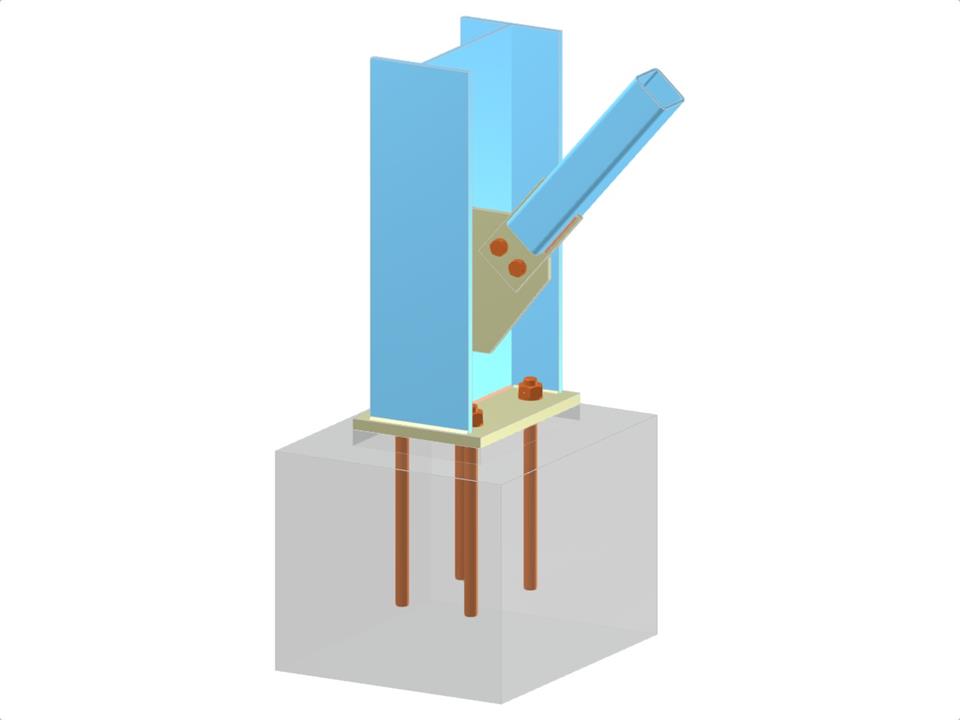

Эта модель подробно описывает проектирование основания конструктивной колонны с использованием колонны I-профиля с диагонально расположенной RHS, подключённой к стенке колонны. Установка включает основание и фасонную пластину с насеченным дизайном соединительной пластины, что позволяет создать болтовое диагональное соединение. Детали анкерного крепления обеспечивают стабильность и целостность соединения.
База колонны с узловой накладкой и болтовым диагональным соединением
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,069 t |
| Размеры (метрические) | 0,700 x 1,000 x 0,000 m |
| Размеры (имперские) | 2.3 x 3.28 x 0 feet |
