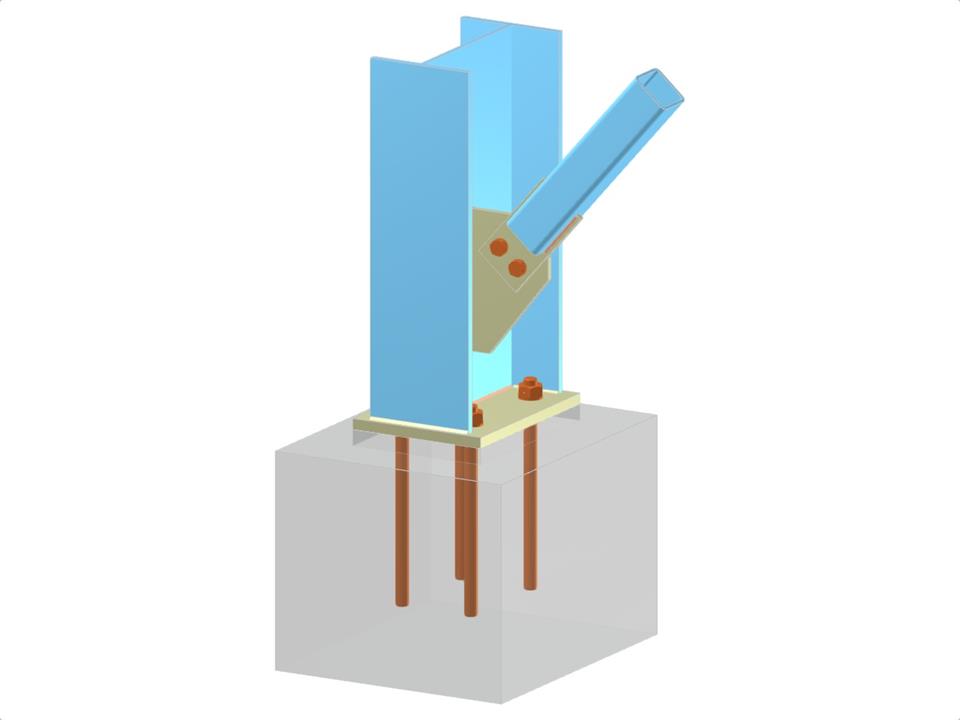

Ten model szczegółowo opisuje projekt podstawy kolumny konstrukcyjnej z kolumną o profilu I i diagonalnym RHS podłączonym do środnika kolumny. Układ zawiera płytę podstawy oraz płytę węzłową z wyciętym projektem płyty łączącej, umożliwiając połączenie ukośne z wykorzystaniem śrub. Szczegóły kotwienia zapewniają stabilność i integralność połączenia.
Podstawa słupa z blachą węzłową i połączeniem śrubowym stężenia ukośnego
| Liczba węzłów | 3 |
| Liczba linii | 2 |
| Liczba prętów | 2 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,069 t |
| Wymiary (metryczne) | 0,700 x 1,000 x 0,000 m |
| Wymiary (imperialne) | 2.3 x 3.28 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
