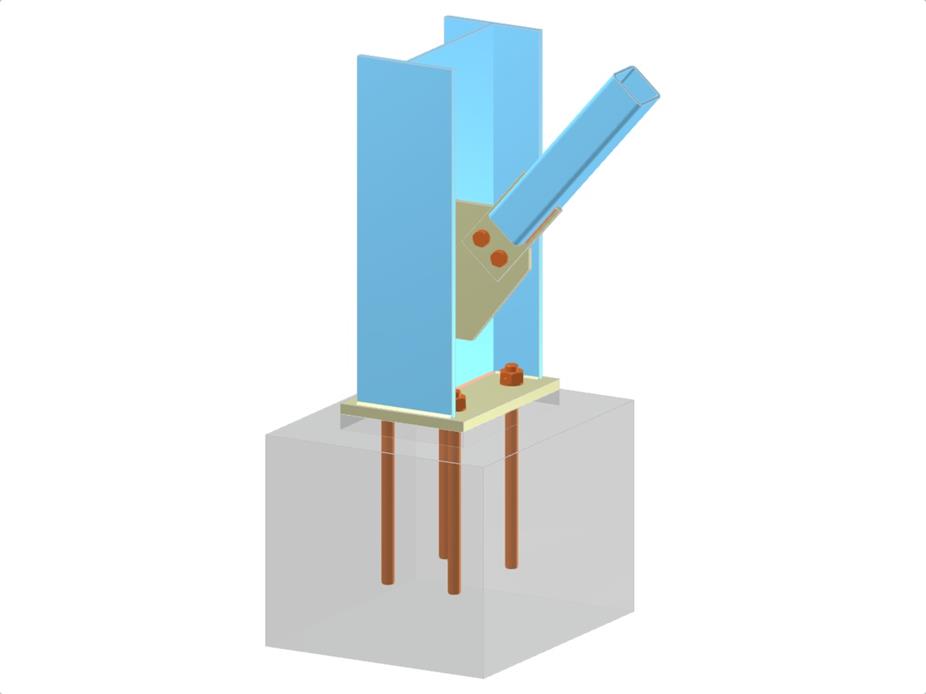

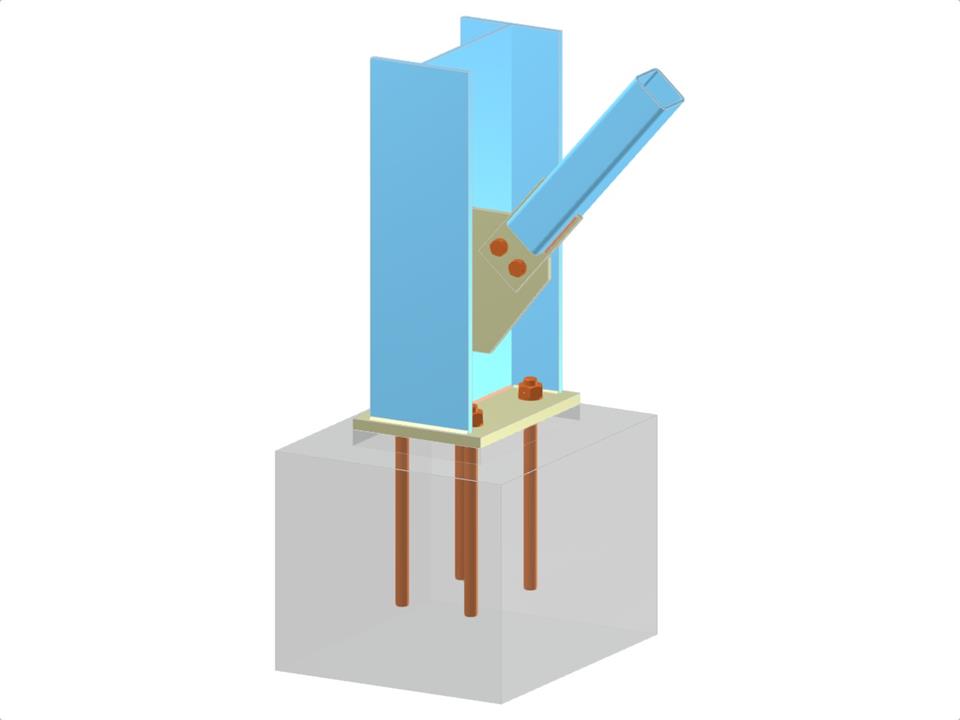

Tento model podrobně znázorňuje konstrukci základové patky sloupu s I-profilem a diagonálním RHS spojeným se stojinou sloupu. Konstrukce zahrnuje patní desku a výztužnou desku s spojovací deskou ze záseky, která umožňuje šroubové diagonální spojení. Kotevní prvky zajišťují stabilitu a integritu spoje.
Základová patka sloupu se připojovacím plechem a šroubovým diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,069 t |
| Rozměry (metrické) | 0,700 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 2.3 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
