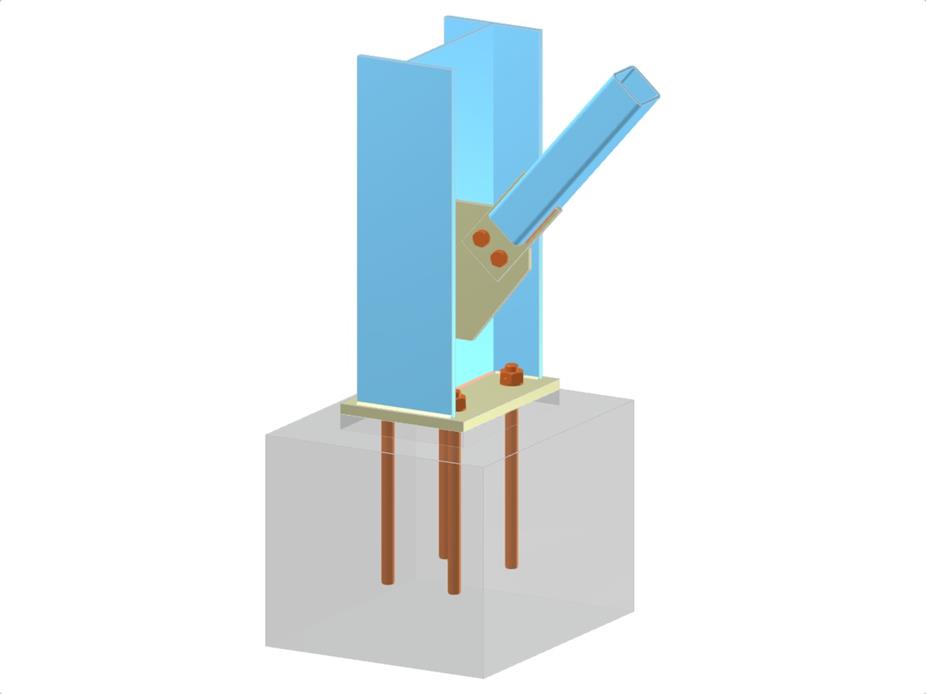

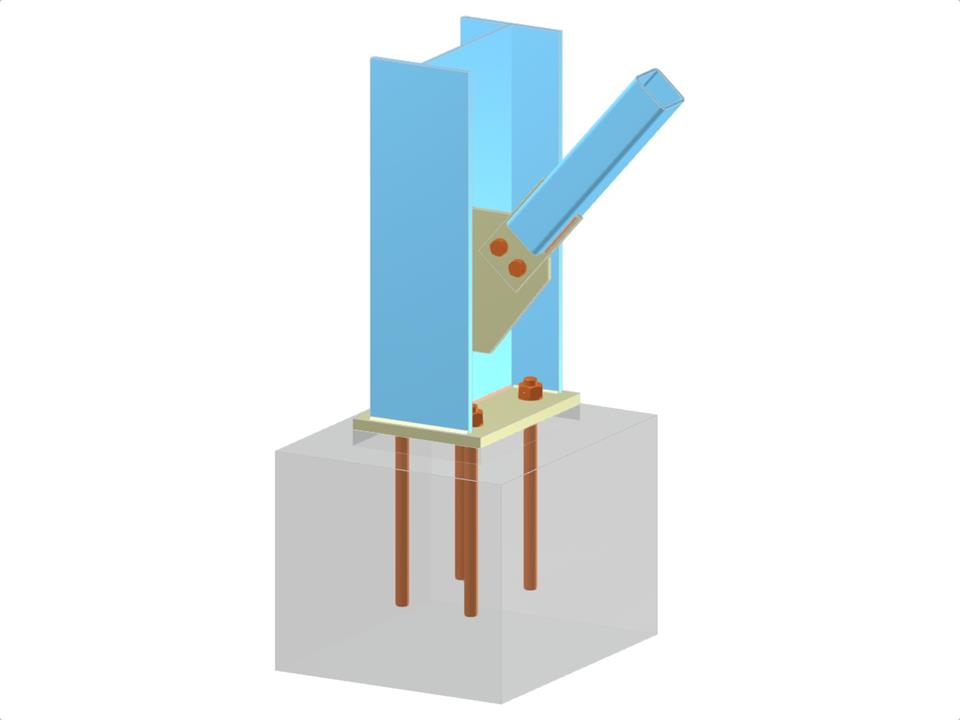

Dieses Modell veranschaulicht die Bemessung eines Stützenfußes mit I-Profil-Stütze und einem diagonalen RRO, das mit dem Stützensteg verbunden ist. Der Aufbau umfasst eine Fußplatte und ein Knotenblech mit einer ausgeklinkten Verbindungsplatte, die eine geschraubte Diagonalverbindung ermöglicht. Die Verankerungsdetails gewährleisten die Stabilität und Integrität der Verbindung.
Stützenfuß mit Knotenblech und geschraubter Diagonalverbindung
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,069 t |
| Abmessungen (metrisch) | 0,700 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 2.3 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
