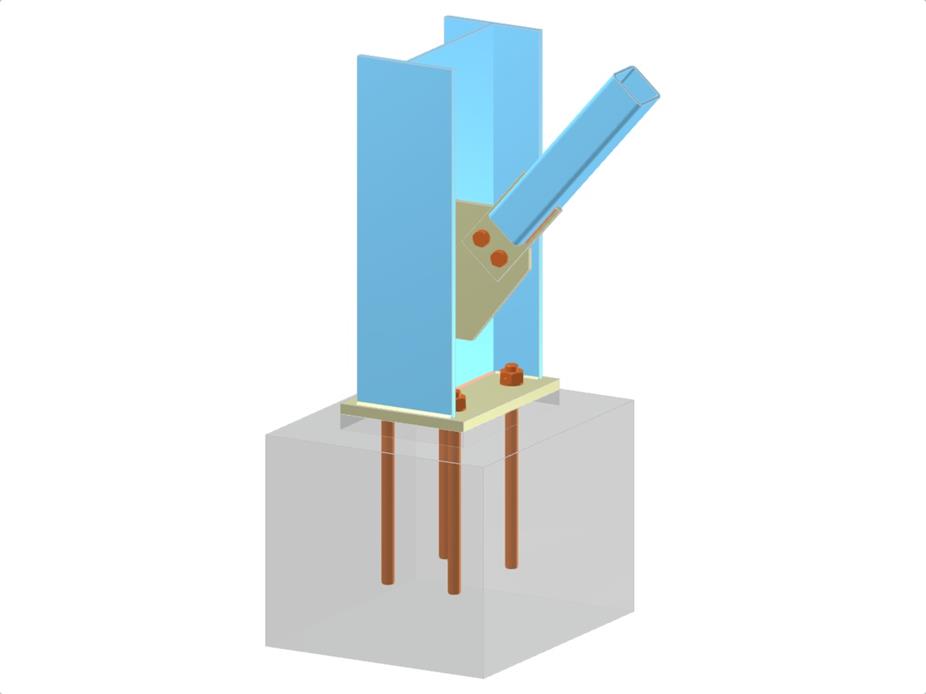

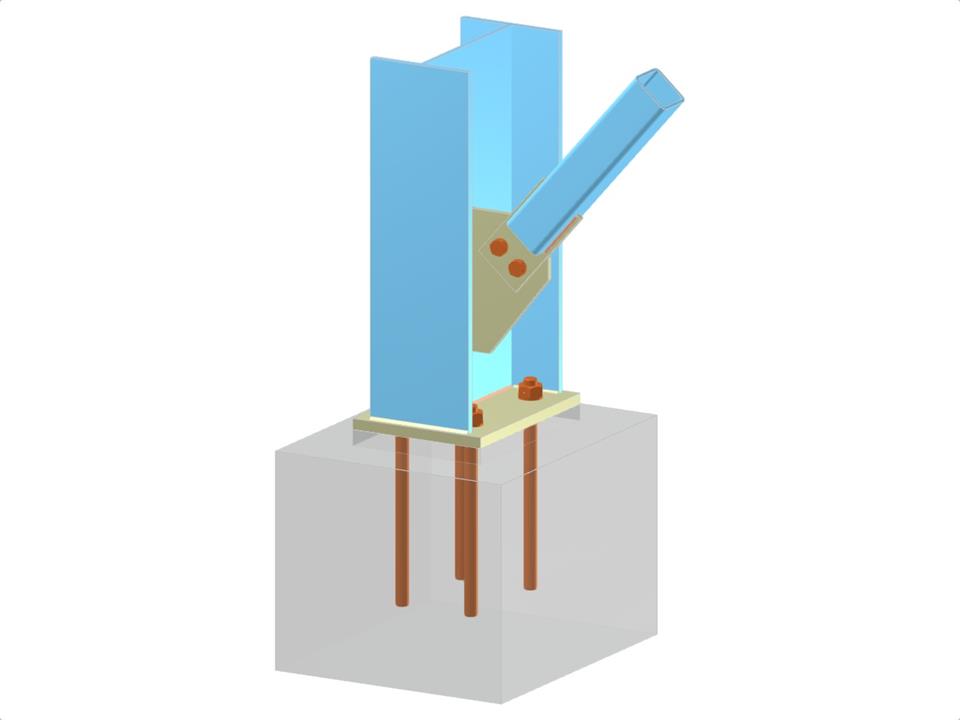

Este modelo detalla el diseño de una base de columna estructural que presenta una columna con perfil en I con un RHS diagonal conectado a la alma de la columna. La configuración incorpora una placa base y una placa de refuerzo con un diseño de placa de conexión dentada, lo que permite una conexión diagonal atornillada. Los detalles de anclaje aseguran la estabilidad y la integridad de la conexión.
Base del pilar con cartela y conexión diagonal atornillada
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,069 t |
| Dimensiones (métricas) | 0,700 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 2.3 x 3.28 x 0 feet |
