Модель иллюстрирует проектирование сложного стального соединения, включающего различные компоненты, такие как основная пластина, косынка и верхняя пластина. Оно включает болтовое диагональное соединение с анкерованием колонны и диагональных RHS сечений. Установка предоставляет всесторонний обзор взаимодействия различных элементов в конструктивном соединении, обеспечивая стабильность и распределение нагрузок в инженерных структурах.

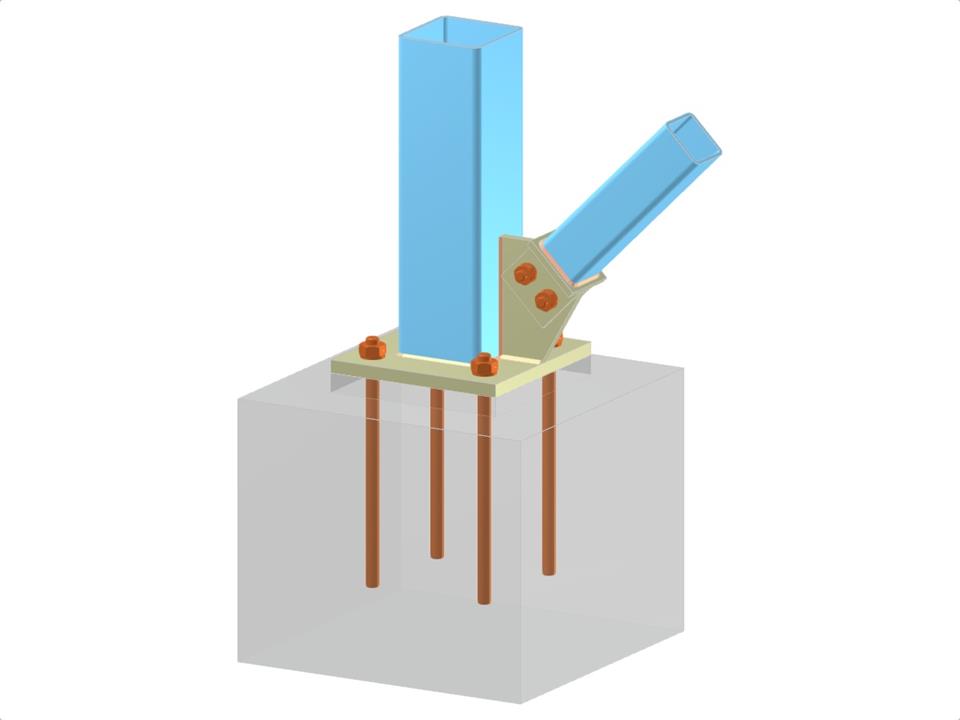

База колонны с узловой накладкой и болтовым диагональным соединением
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,040 t |
| Размеры (метрические) | 1,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 3.28 x 3.28 x 0 feet |
