Le modèle illustre la conception d'une connexion en acier complexe comportant divers composants tels qu'une plaque de base, une plaque de gousset et une plaque de recouvrement. Il inclut une connexion diagonale boulonnée avec ancrage des sections RHS de la colonne et de la diagonale. La configuration offre une vue d'ensemble de l'interaction entre les différents éléments dans une connexion structurelle, assurant la stabilité et la répartition des charges dans les structures d'ingénierie.

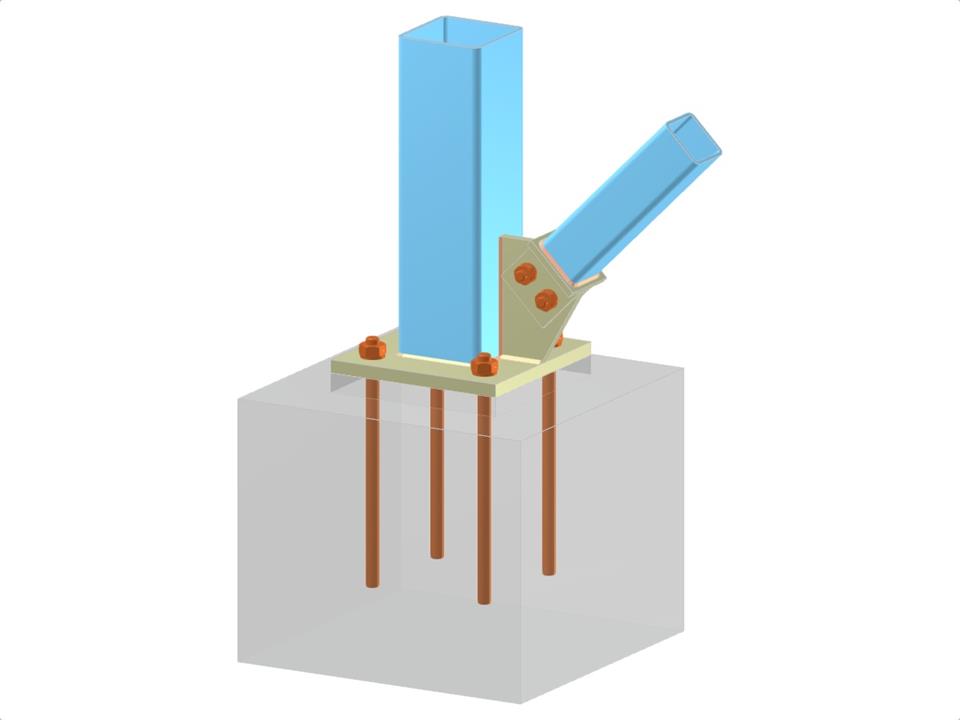

Pied de poteau avec plaque d’about et connexion de diagonale boulonnée
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,040 t |
| Dimensions (métrique) | 1,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
