Das Modell veranschaulicht die Bemessung einer komplexen Stahlverbindung mit verschiedenen Komponenten wie Fußplatte, Knotenblech und Kopfplatte. Es umfasst eine geschraubte Diagonalverbindung mit Verankerung der Stütze und der diagonalen RRO-Profile. Der Aufbau bietet einen umfassenden Überblick über die Interaktion zwischen verschiedenen Elementen in einer strukturellen Verbindung zur Gewährleistung von Stabilität und Lastverteilung in technischen Konstruktionen.

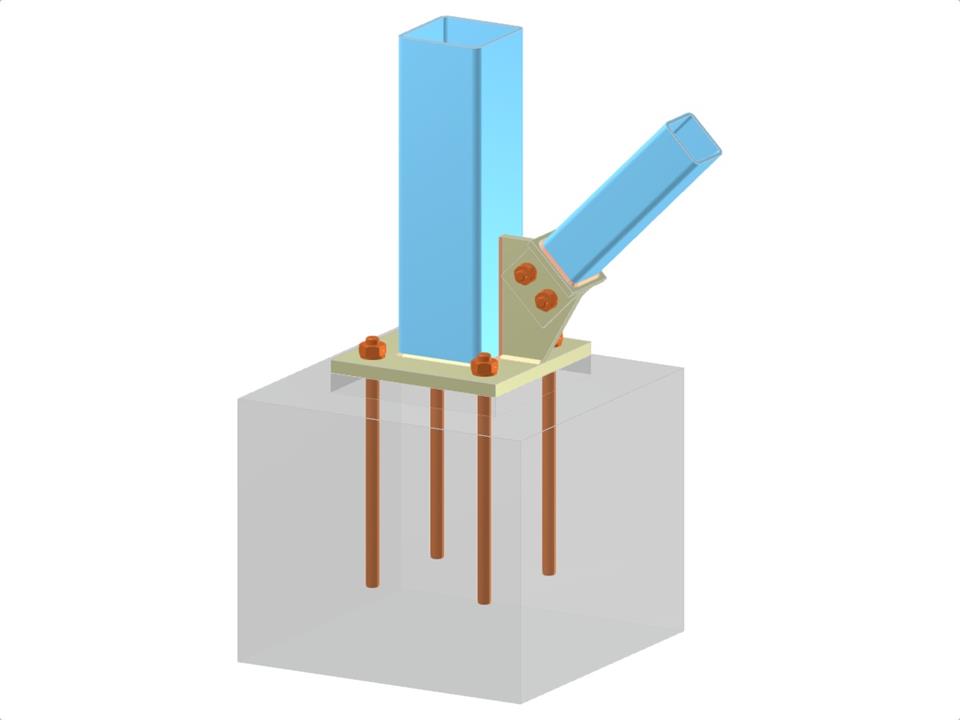

Stützenfuß mit Knotenblech und geschraubter Diagonalverbindung
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,040 t |
| Abmessungen (metrisch) | 1,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 3.28 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
