Il modello illustra il progetto di una connessione in acciaio complessa che presenta vari componenti come una piastra di base, una piastra di rinforzo e una piastra di chiusura. Include una connessione diagonale bullonata con ancoraggio delle sezioni RHS della colonna e della diagonale. Il setup fornisce una visione completa dell'interazione tra diversi elementi in una connessione strutturale, garantendo stabilità e distribuzione del carico nelle strutture ingegneristiche.

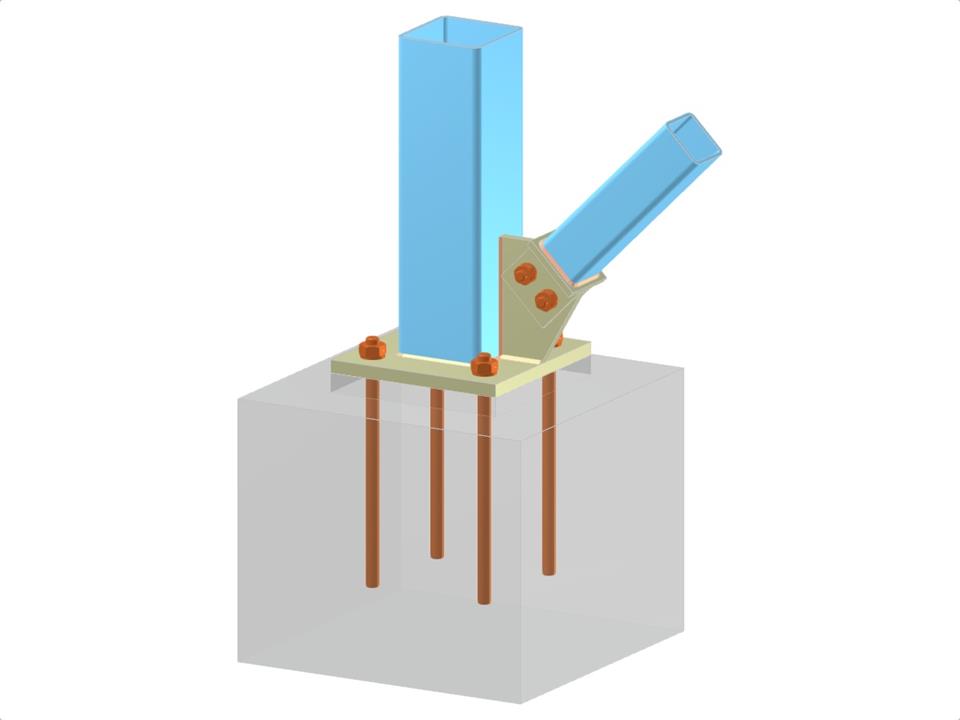

Base di colonna con fazzoletto e collegamento diagonale bullonato
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,040 t |
| Dimensioni (metriche) | 1,000 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 3.28 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
