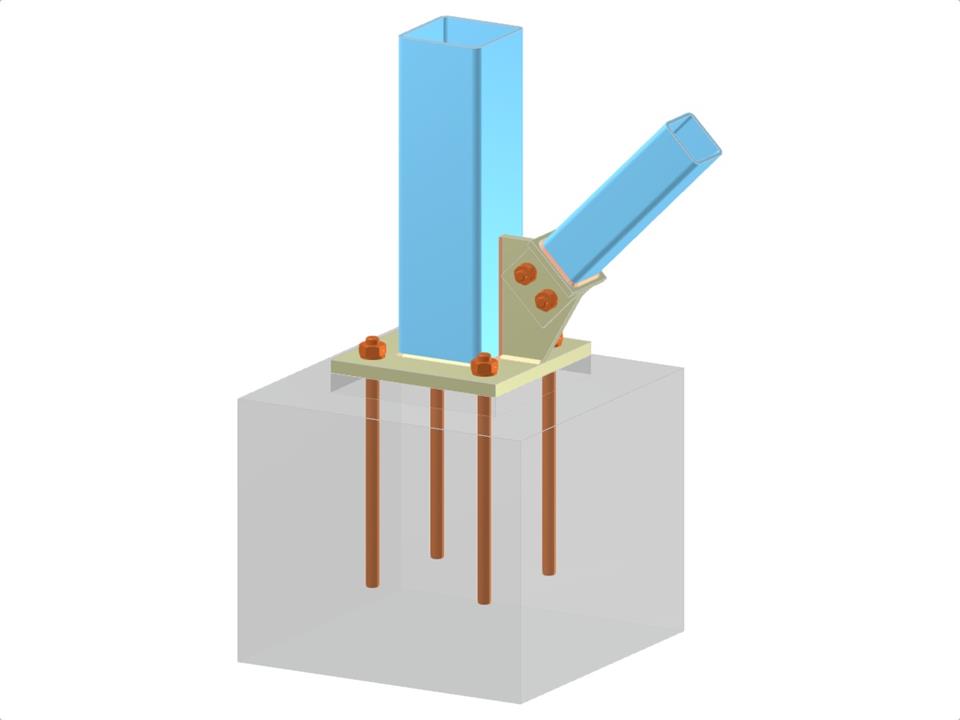

Model ilustruje návrh složitého ocelového spoje s různými komponentami, jako je patní deska, přípojný plech a krycí plech. Zahrnuje šroubový diagonální spoj s ukotvením sloupu a diagonálních profilů RHS. Nastavení poskytuje komplexní pohled na interakci mezi různými prvky v konstrukčním spoji a zajišťuje stabilitu a rozložení zatížení v inženýrských konstrukcích.
Základová patka s přípojným plechem a šroubovým diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,040 t |
| Rozměry (metrické) | 1,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 0 feet |
