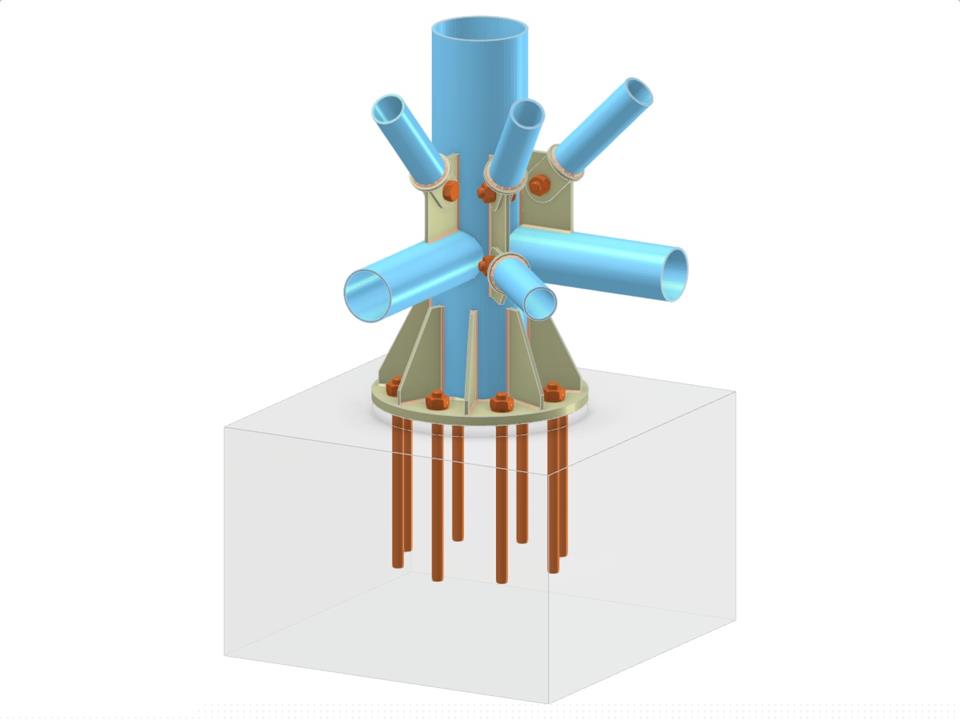

Эта модель представляет собой соединение основания колонны с круглой полой секцией (CHS) колонной, с тремя CHS диагоналями и тремя CHS горизонталями вертикального крепления в трех плоскостях. Диагонали крепятся к фасонным пластинам через соединительные пластины с двойным языком; горизонтали привариваются непосредственно к колонне. Колонна закреплена к бетонному основанию посредством круглой базовой пластины, усиленной ребрами жесткости и анкерными болтами.
База колонны с диагоналями и горизонталями вертикальной связевой системы
| Количество узлов | 8 |
| Количество линий | 7 |
| Количество стержней | 7 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,108 t |
| Размеры (метрические) | 1,000 x 0,750 x 1,000 m |
| Размеры (имперские) | 3.28 x 2.46 x 3.28 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
