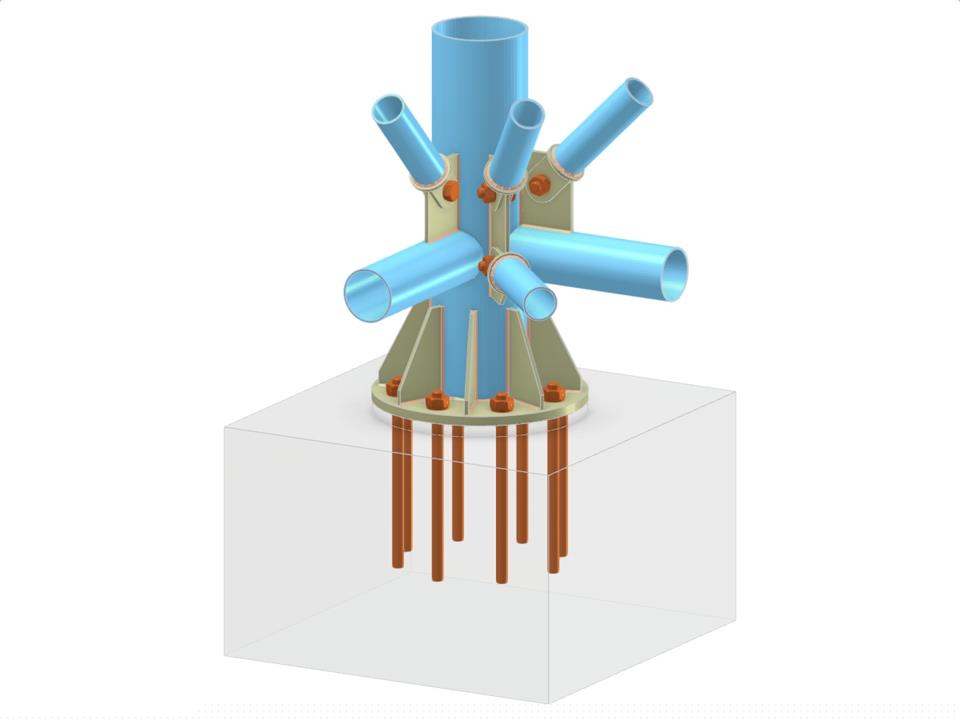

Este modelo presenta una conexión de base de columna con una columna de sección hueca circular (CHS) que incluye tres diagonales CHS y tres horizontales CHS de arriostramiento vertical en tres planos. Las diagonales están atornilladas a las placas de refuerzo mediante placas de conexión de doble lengua; los horizontales están soldados directamente a la columna. La columna está anclada a la base de concreto mediante una placa base circular reforzada con costillas y pernos de anclaje.
Base de pilar con unión y refuerzos diagonal y horizontal de arriostramiento vertical
| Número de nudos | 8 |
| Número de líneas | 7 |
| Número de barras | 7 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,108 t |
| Dimensiones (métricas) | 1,000 x 0,750 x 1,000 m |
| Dimensiones (imperiales) | 3.28 x 2.46 x 3.28 feet |
