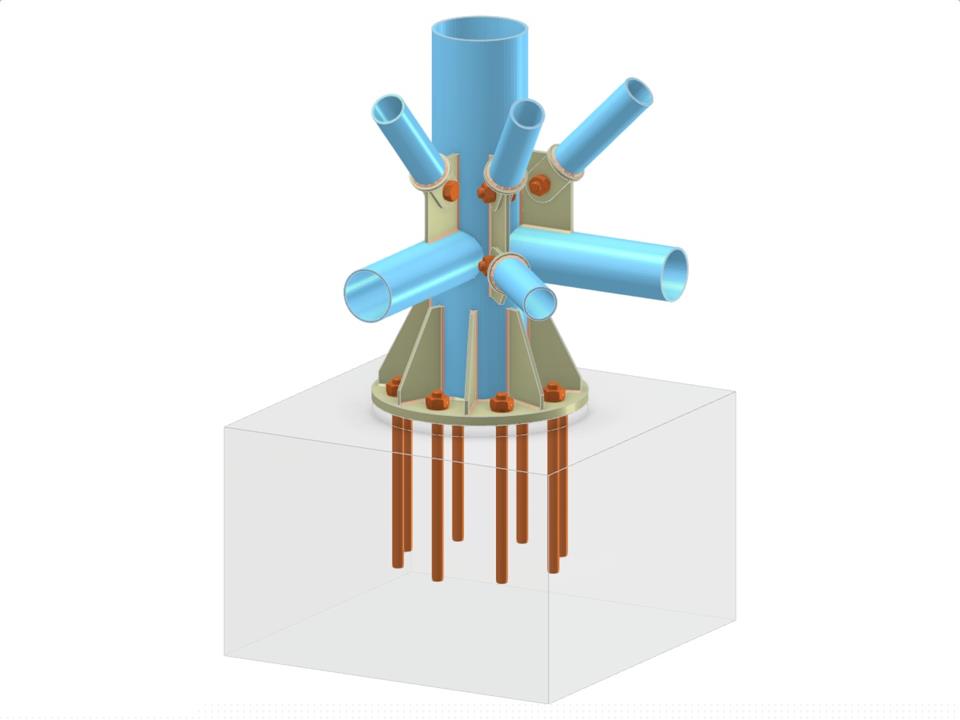

Este modelo apresenta uma ligação de base de coluna com uma coluna em seção tubular circular (CHS) com três diagonais CHS e três horizontais CHS de contraventamento vertical em três planos. As diagonais são aparafusadas às chapas de reforço através de placas de conexão de língua dupla; os horizontais são soldados diretamente à coluna. A coluna está ancorada à base de concreto através de uma placa de base circular reforçada por nervuras e parafusos de ancoragem.
Base de pilar com ligação diagonal e horizontal de contraventamento vertical
| Número de nós | 8 |
| Número de linhas | 7 |
| Número de barras | 7 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,108 t |
| Dimensões (métricas) | 1,000 x 0,750 x 1,000 m |
| Dimensões (imperiais) | 3.28 x 2.46 x 3.28 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
