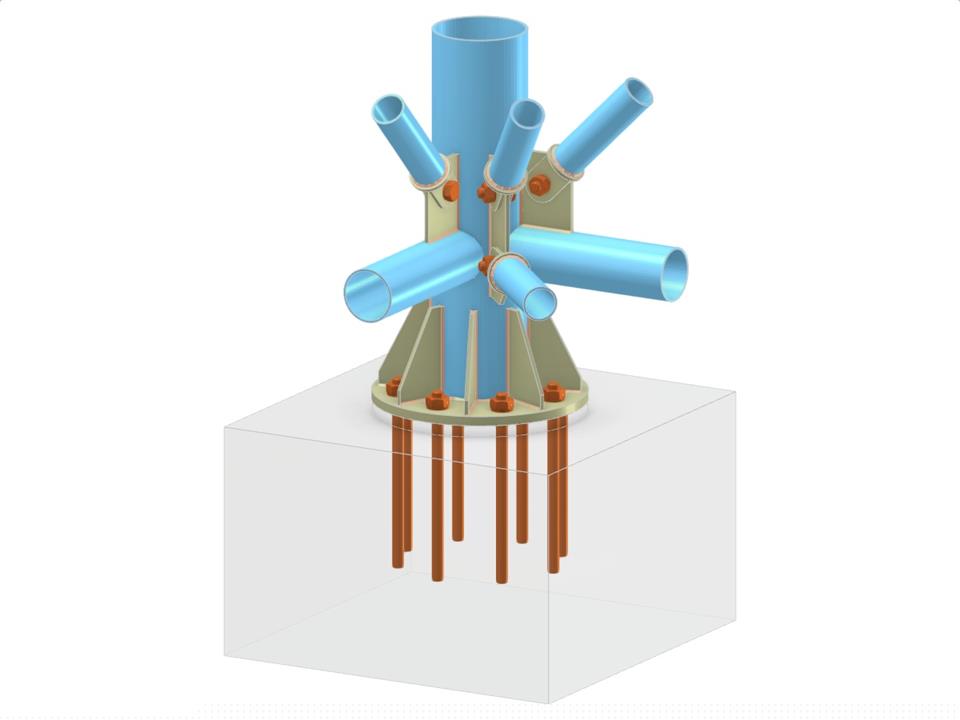

Questo modello presenta una connessione di base della colonna con una colonna a sezione cava circolare (CHS) con tre diagonali CHS e tre orizzontali CHS di controventatura verticale in tre piani. Le diagonali sono imbullonate alle piastre di rinforzo tramite piastre di connessione a doppia linguetta; gli orizzontali sono saldati direttamente alla colonna. La colonna è ancorata alla base di cemento tramite una piastra di base circolare rinforzata da nervature e bulloni di ancoraggio.
Base di colonna con diagonali e orizzontali della controventatura verticale
| Numero di nodi | 8 |
| Numero di linee | 7 |
| Numero di aste | 7 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,108 t |
| Dimensioni (metriche) | 1,000 x 0,750 x 1,000 m |
| Dimensioni (imperiali) | 3.28 x 2.46 x 3.28 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
