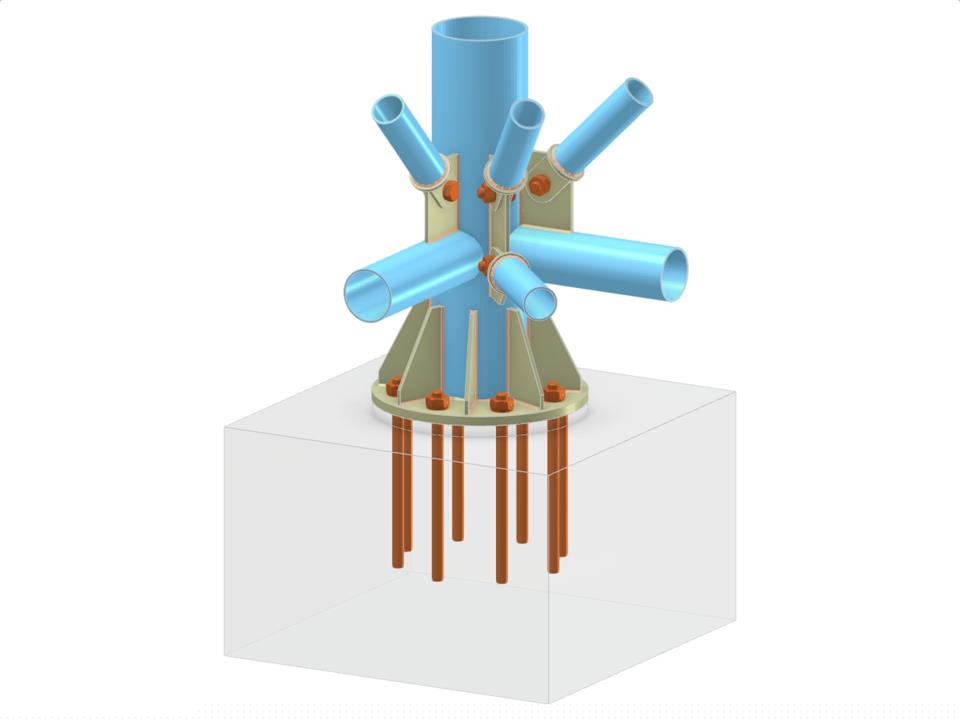

Ten model prezentuje połączenie podstawy słupa z zastosowaniem okrągłego profilu rurowego (CHS) z trzema ukośnymi CHS i trzema poziomymi CHS dla stężenia pionowego w trzech płaszczyznach. Ukośne elementy są przykręcone do blach węzłowych za pomocą podwójnych blach łącznikowych; poziome elementy są spawane bezpośrednio do kolumny. Kolumna jest zakotwiona do betonowej podstawy za pomocą okrągłej płyty podstawy wzmocnionej żebrami i śrubami kotwiącymi.
Podstawa słupa z ramionami ukośnymi i poziomymi usztywnienia pionowego
| Liczba węzłów | 8 |
| Liczba linii | 7 |
| Liczba prętów | 7 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,108 t |
| Wymiary (metryczne) | 1,000 x 0,750 x 1,000 m |
| Wymiary (imperialne) | 3.28 x 2.46 x 3.28 feet |
