Новое здание средней школы в Лаупхайме, Германия

Новое трехэтажное здание средней школы в немецком городе Лаупхайм сделано из железобетона.

Но главная особенность данного проекта заключалась в том, что некоторые стенки жесткости просто нельзя было довести до уровня фундамента.

Их работники спроектировали трехэтажное здание со следующими максимальными размерами:

Длина: ~ 58 м | Ширина: ~ 56 м | Высота: ~ 16 м
Количество узлов: 3,328 | Линии: 4 755 | Стержни: 122 | Поверхности: 1 339 | Отверстия: 96 | Материалы: 3 | Сечения: 6

Целое здание образует форму кольца с внутренним двором размером примерно 17 м х 24 м.

За проектирование конструкций затем отвечала немецкая инженерная фирма Rohmer GmbH, которая является долговременным заказчиком компании Dlubal Software.

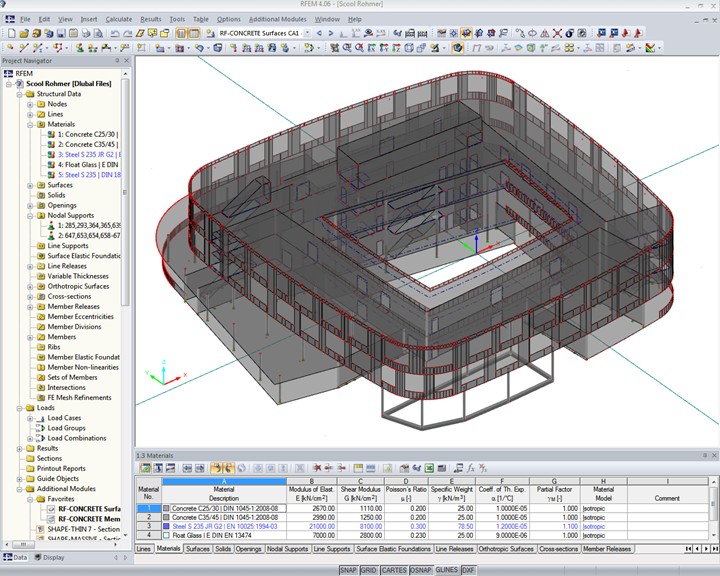

Для учета пространственного взаимодействия стенок жесткости с поверхностями перекрытий, была вся железобетонная конструкция здания задана в программе RFEM в качестве 3D-модели. Благодаря тому затем можно было обеспечить достаточную устойчивость здания.

Но главная особенность данного проекта заключалась в том, что некоторые стенки жесткости просто нельзя было довести до уровня фундамента. К тому же, из-за неблагоприятных геологических условий, было необходимо у конструкции использовать свайный фундамент.

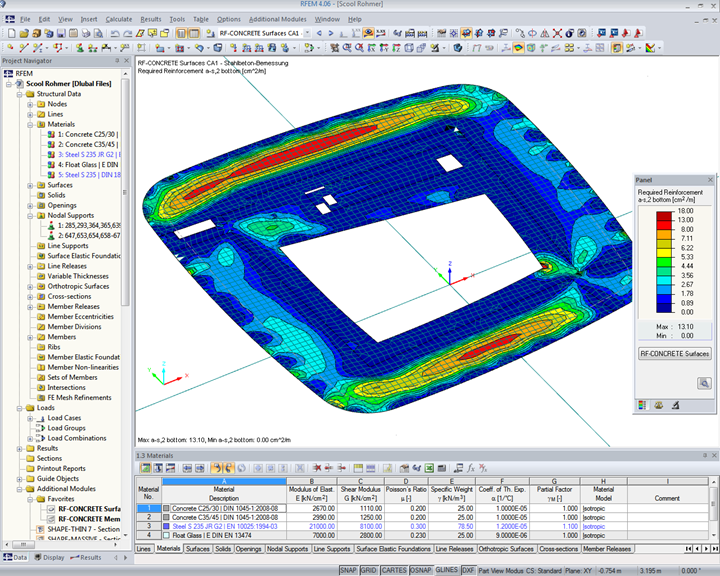

Потому все железобетонные поверхности и стержни были дополнительно рассчитаны в модуле RF-CONCRETE.

Антон Ромер (Anton Rohmer), отвечающий за проектирование конструкций, отметил, что: «При данных условиях и геометрии здания, мог эффективные и реалистичные результаты обеспечить только 3D расчет».

Проектирование конструкций Ingenieurbüro Rohmer GmbH, Лаупхайм, Германия
www.statics-rohmer.com
Архитектор Herrmann + Bosch Architects, Штутгарт, Германия
www.herrmann-bosch.com
Строительство FIDES Projekt GmbH, Ульм, Германия
www.fides-projekt.com
Заказчик Город Лаупхайм, Германия


Спецификации проекта

Данные о модели

Количество узлов 3328
Количество линий 4755
Количество стержней 122
Количество поверхностей 1339
Количество загружений 11
Количество расчетных сочетаний 2
Общий вес 6973,045 t
Размеры (метрические) 58,042 x 55,746 x 16,650 m
Размеры (имперские) 190.43 x 182.89 x 54.63 feet
Версия программы 4.06.00
