Novostavba školy v Laupheimu, Německo

V německém městě Laupheim byla postavena nová budova střední školy a gymnázia ze železobetonu.

Zvláštní výzvou tohoto projektu bylo, že některé výztužné smykové stěny nemohly být propojeny se základy.

Novostavba základní a střední školy v Laupheimu, Německo

709x

Třípodlažní železobetonová budova

Vítězové soutěže navrhli třípodlažní budovu s následujícími maximálními rozměry:

Délka: ca 58 m, šířka: ca 56 m, výška: ca 16 m
Počet uzlů: 3 328, Linie: 4 755, Pruty: 122, Plochy: 1 339, Otvory: 96, Materiály: 3, Průřezy: 6

Budova má vnitřní nádvoří o rozměrech asi 17 m x 24 m.

Návrhem nosné konstrukce byl pověřen dlouholetý zákazník společnosti Dlubal Software, projektová kancelář Rohmer GmbH z Laupheimu.

Železobetonová konstrukce byla zadána do programu RFEM jako 3D model, aby se zohlednilo prostorové spolupůsobení ztužujících stěn a stropních desek, a tím se zajistila dostatečná stabilita budovy.

Zvláštní výzvou tohoto projektu bylo, že některé výztužné smykové stěny nemohly být propojeny se základy. Navíc bylo nutné kvůli nevhodnému podloží založit objekt na pilotách.

Železobetonové plochy a pruty byly navrženy v přídavném modulu RF‑CONCRETE.

„Za daných podmínek a geometrického uspořádání budovy bylo možné dosáhnout reálných a hospodárných výsledků pouze pomocí 3D výpočtu,“ uvedl Anton Rohmer.

Statický výpočet	Ingenieurbüro Rohmer GmbH, Laupheim, Německo www.statics-rohmer.com
Architektonický návrh	Herrmann + Bosch Architekten, Stuttgart, Německo www.herrmann-bosch.com
Řízení projektu	FIDES Projekt GmbH, Ulm, Německo www.fides-projekt.com
Investor	Město Laupheim, Německo

Specifikace projektu

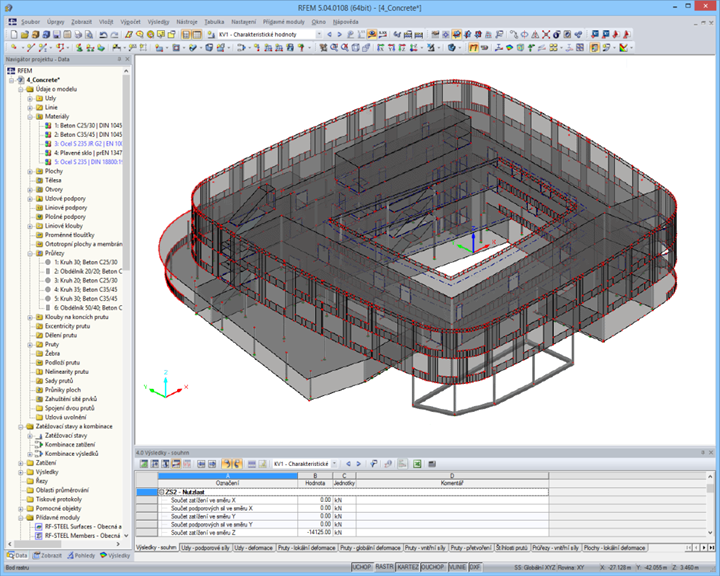

Celý model školní budovy v programu RFEM (© Rohmer)

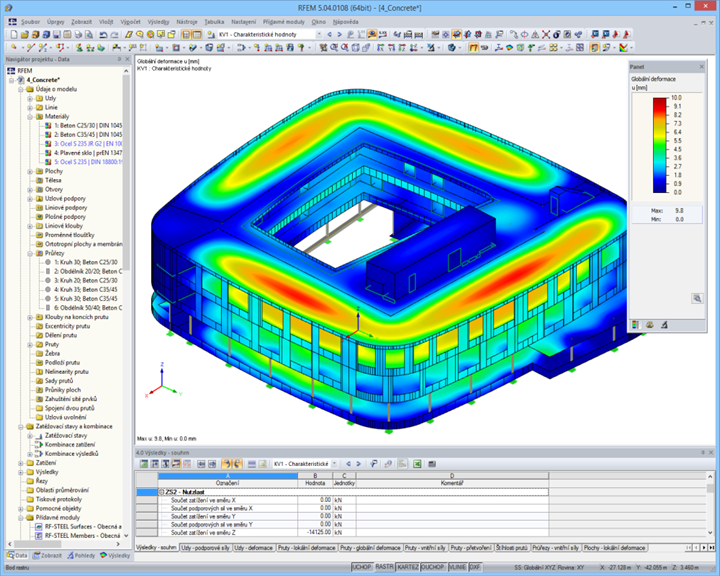

Globální deformace na modelu školy v Laupheimu (© Rohmer)

Údaje o modelu

Počet uzlů 3328

Počet linií 4755

Počet prutů 122

Počet ploch 1339

Počet zatěžovacích stavů 11

Počet kombinací výsledků 2

Celková hmotnost 6973,045 t

Rozměry 58,042 x 55,746 x 16,650 m

Verze programu 4.06.00
