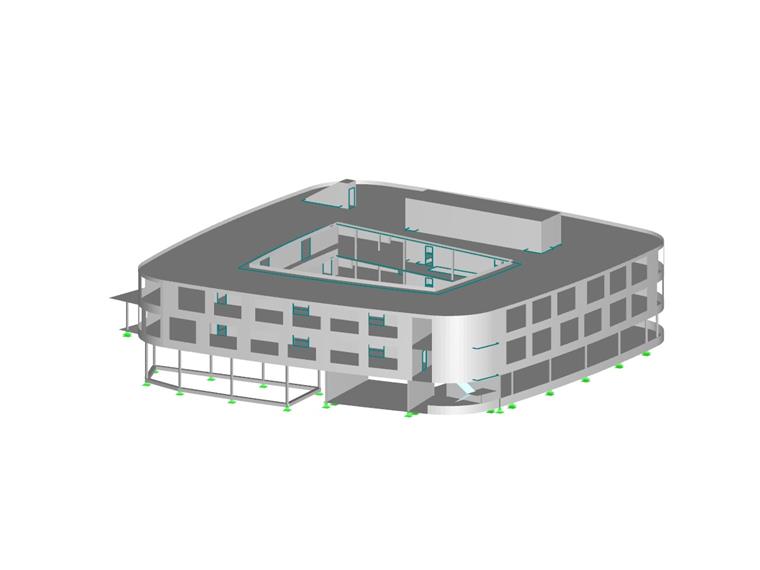

Neubau Realschule und Gymnasium in Laupheim

Eine neue Realschule und Gymnasium wurde in Laupheim als eine Stahlbetonkonstruktion gebaut.

Eine Besonderheit bei diesem Projekt war, dass verschiedene aussteifende Wandscheiben nicht bis zur Gründung durchgeführt werden konnten.

Neubau Realschule und Gymnasium in Laupheim

745x

Dreigeschossige Gebäude aus Stahlbeton

Diese entwarfen das hier betrachtete dreigeschossige Gebäude mit den max. Abmessungen:

Länge: ca. 58 m, Breite: ca. 56 m, Höhe: ca. 16 m
Anzahl Knoten: 3.328, Linien: 4.755, Stäbe: 122, Flächen: 1.339, Öffnungen: 96, Materialien: 3, Querschnitte: 6

In der Mitte des Bauwerkes befindet sich ein ca. 17 m x 24 m großer Innenhof.

Mit der Tragwerksplanung wurde der langjährige Dlubal-Kunde Ingenieurbüro Rohmer GmbH aus Laupheim beauftragt.

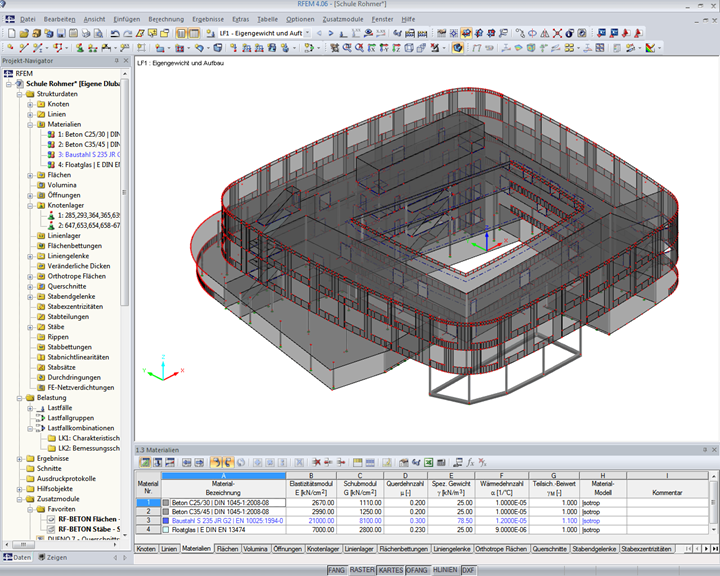

Die Stahlbetonkonstruktion wurde dreidimensional in RFEM eingegeben, um das räumliche Zusammenwirken der aussteifenden Wand- und Deckenscheiben zu berücksichtigen und somit eine ausreichende Gebäudestabilisierung zu realisieren.

Eine Besonderheit bei diesem Projekt war, dass verschiedene aussteifende Wandscheiben nicht bis zur Gründung durchgeführt werden konnten. Zudem war aufgrund des schlechten Baugrundes eine Pfahlgründung erforderlich.

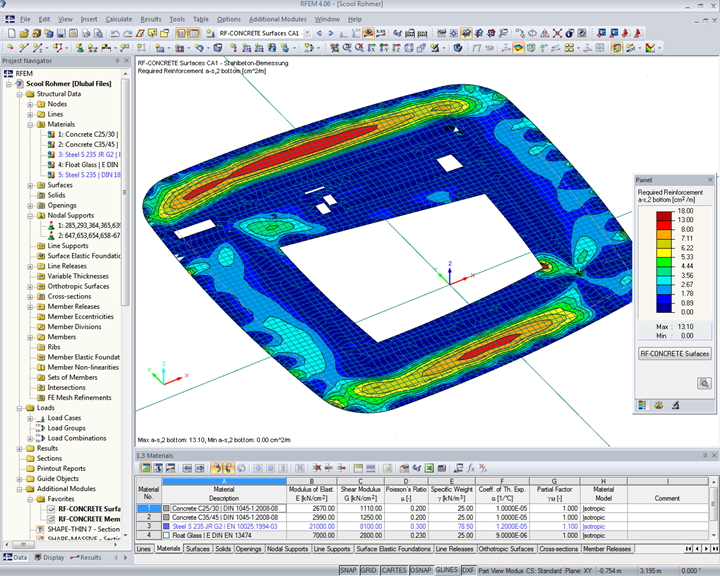

Bei der Bemessung der Stahlbetonflächen und -stäbe kam das Zusatzmodul RF-BETON zum Einsatz.

„Unter diesen Gegebenheiten sowie aufgrund der Geometrie des Gebäudes konnten nur durch eine räumliche Berechnung realitätsnahe und wirtschaftliche Ergebnisse erzielt werden,“ so Anton Rohmer.

Tragwerksplanung	Ingenieurbüro Rohmer GmbH, Laupheim www.statik-rohmer.de
Architekt	Herrmann + Bosch Architekten, Stuttgart www.herrmann-bosch.de
Projektleitung	FIDES Projekt GmbH, Ulm www.fides-projekt.com
Bauherr	Stadt Laupheim
