Nowy budynek szkoły w Laupheim, Niemcy

Nowy trzypiętrowy budynek szkoły średniej w Laupheim, Niemcy, jest wykonany z betonu zbrojonego.

Specjalnym wyzwaniem dla tego projektu było to, że nie udało się zbudować niektórych ścian usztywniających, sięgających fundamentu.

Nowy budynek szkoły średniej i gimnazjum w Laupheim, Niemcy

711x

Budynek trójkondygnacyjny z betonu zbrojonego

Zaprojektowali trzykondygnacyjny budynek o następujących maksymalnych wymiarach:

Budynek tworzy pierścień z wewnętrznym dziedzińcem o wymiarach około 17 mx 24 m.

Za planowanie konstrukcji odpowiedzialne było niemieckie biuro inżynierskie Rohmer GmbH, wieloletni klient Dlubal Software.

Konstrukcja z betonu zbrojonego została przygotowana w programie RFEM jako konstrukcja 3D, dzięki czemu pod uwagę został wzięty przestrzenny wpływ elementów usztywniających i powierzchnia podłogi.

Specjalnym wyzwaniem dla tego projektu było to, że nie udało się zbudować niektórych ścian usztywniających, sięgających fundamentu. Ze względu na złe warunki gruntowe, konieczne było zastosowanie fundamentu palowego.

Powierzchnie i pręty z betonu zbrojonego zostały dodatkowo obliczone w module dodatkowym RF ‑ CONCRETE.

Anton Rohmer, odpowiedzialny za planowanie konstrukcji, mówi: „W danych warunkach i ze względu na geometrię budynku tylko obliczenia 3D mogą zapewnić realistyczne i efektywne wyniki.”

Analiza statyczno-wytrzymałościowa	Ingenieurbüro Rohmer GmbH, Laupheim, Niemcy www.statics-rohmer.com
Architekt	Herrmann + Bosch Architects, Stuttgart www.herrmann-bosch.com
Konstrukcja	FIDES Projekt GmbH, Ulm, Niemcy www.fides-projekt.com
Inwestor	Miasto Laupheim, Niemcy

Specyfikacja projektu

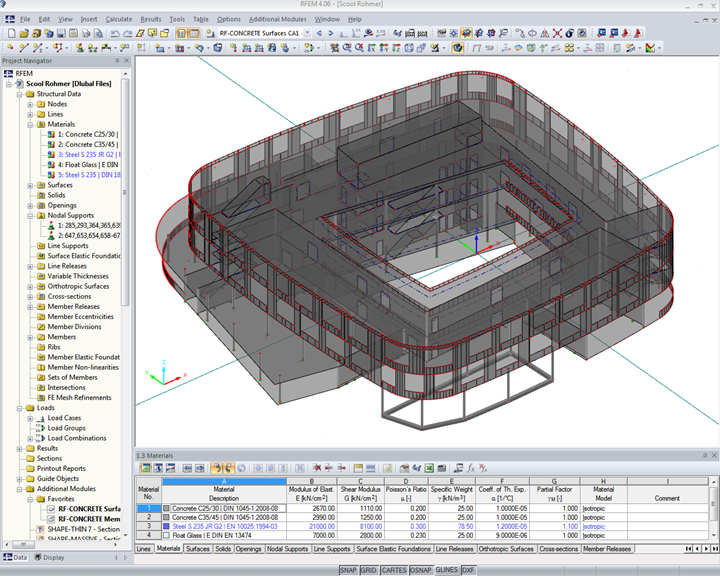

Gesamtmodell der Schule in RFEM (© Rohmer)

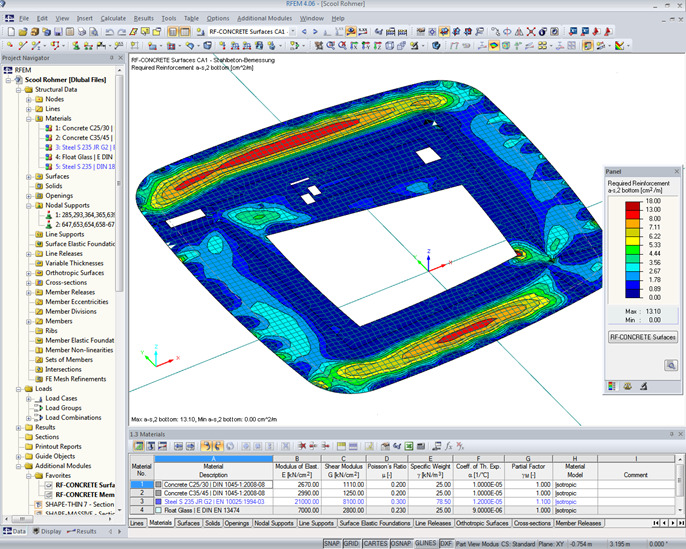

Projektowanie podłóg w RF-CONCRETE Surfaces (© Rohmer)

Dane modelu

Liczba węzłów 3328

Liczba linii 4755

Liczba prętów 122

Liczba powierzchni 1339

Ilość przypadków obciążenia 11

Liczba kombinacji wyników 2

Ciężar całkowity 6973,045 t

Wymiarowanie 58,042 x 55,746 x 16,650 m

Wersja programu 4.06.00
